제품 상세 정보:
|
| 재료 :: | 파이버 관 | 물드세요 :: | 백색 |
|---|---|---|---|
| 정격 전압 :: | 750VDC | 정격 전류 :: | 150A |
| 차단 용량 :: | DC20KA | 표준 :: | UL248-20、ISO8820、 JASO-D622、ROHS |
| 용법 :: | 자동차, 충전 파일, 산업적 전력 분배 캐비넷 | 키워드 :: | 자동차 퓨즈 |
| 하이 라이트: | 750VDC 전기 차량 퓨즈,ROH 전기 차량 퓨즈,150A 낮은 전류 퓨즈 |
||

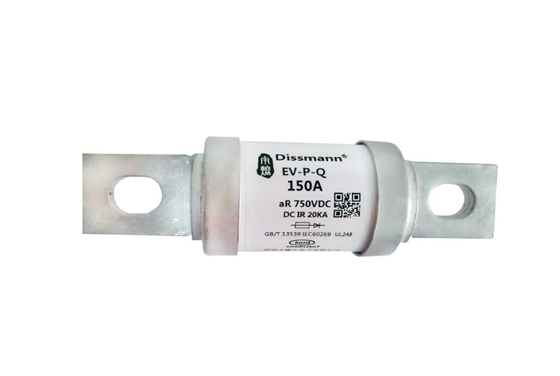

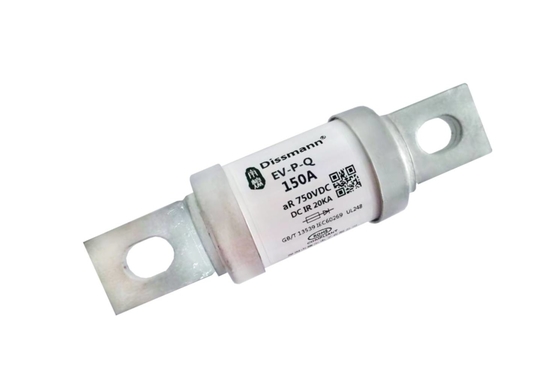

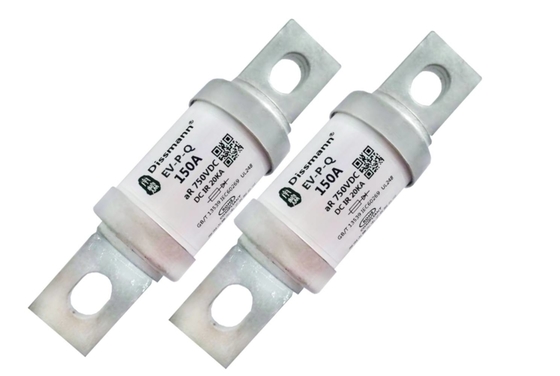

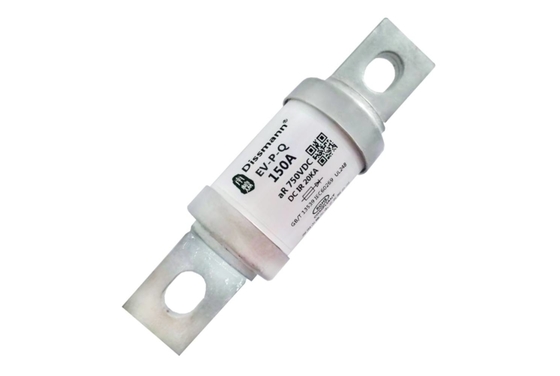

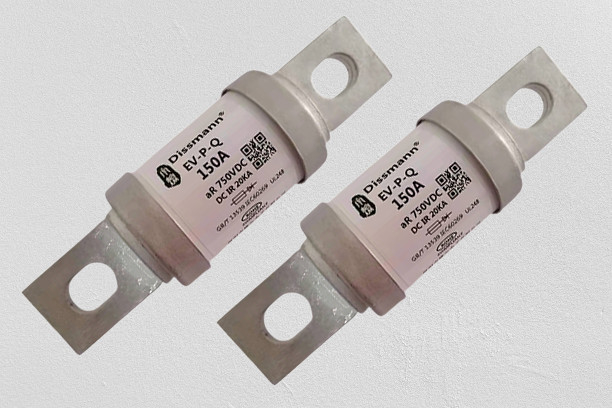

저전류는 750 볼트 DC 퓨즈 저전압 전기 차량 퓨즈를 녹입니다
재료 :
본체 : 파이버 관
핀 : 불순물
제품 프레젠테이션 :
|
정격 전압 额定电压 |
AC690/DC750V |
종류 보호 保护类别 |
aR |
| 정격 전류 流 | 10A-500A |
차단 용량 分能力 |
AC100KA,DC20KA |
|
그 요구를 만족시키세요 符合要求 |
UL248-20,ISO8820,JASO-D622, 盟和RoHS 指令 |
발언 注 |
UL |
제품(MM)의 品外形尺寸(mm)/Overall 차원
| 型号 | 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-P-Q | VP1 | 109 | 30.4 | 68.5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129.5 | 37.3 | 65.5 | 98.5 | 11 | 25 | 6 | 15 | |
| VP3 | 155.5 | 53.5 | 91.2 | 125.3 | 12.5 | 40 | 6 |
20 |
/Product는 타이핑합니다
| Model型号 |
정격 전류 流A |
I2t(A2s) |
소비 전력 功率耗 Ｗ |
사이즈 코드 尺寸代码 |
Install安装 | |
| 弧前 | 熔断 | |||||
| EV-P-Q-30 | 30 | 450 | 950 | 9 | VP1 |
장착 볼트 M8 권장 토크 11N·m 安螺栓M8推矩11N·m |
| EV-P-Q-40 | 40 | 750 | 1800 | 11 | ||
| EV-P-Q-50 | 50 | 1250 | 2800 | 13 | ||
| EV-P-Q-60 | 60 | 1800 | 4700 | 15 | ||
| EV-P-Q-70 | 70 | 2400 | 6300 | 17 | ||
| EV-P-Q-80 | 80 | 3000 | 8500 | 20 | ||
| EV-P-Q-100 | 100 | 4800 | 12000 | 22 | ||
| EV-P-Q-125 | 125 | 1300 | 23800 | 22 | VP2 |
장착 볼트 M10 권장 토크 20N·m 安螺栓M10推矩20N·m
|
| EV-P-Q-150 | 150 | 1550 | 34000 | 25 | ||
| EV-P-Q-175 | 175 | 1800 | 46500 | 30 | ||
| EV-P-Q-200 | 200 | 2450 | 55000 | 34 | ||
| EV-P-Q-250 | 250 | 4300 | 95000 | 42 | ||
| EV-P-Q-300 | 300 | 6200 | 142000 | 50 | ||
| EV-P-Q-350 | 350 | 9150 | 200000 | 60 | ||
| EV-P-Q-400 | 400 | 12300 | 260000 | 69 | ||
| EV-P-Q-350 | 350 | 59000 | 158000 | 65 | ||
| EV-P-Q-400 | 400 | 77000 | 205000 | 80 | ||
| EV-P-Q-450 | 450 | 96000 | 269000 | 95 | VP3 |
장착 볼트 M12 권장 토크 28N·m 安螺栓M12推矩28N·m |
| EV-P-Q-500 | 500 | 118000 | 328000 | 110 | ||
| EV-P-Q-600 | 600 | 175000 | 471000 | 115 | ||
| EV-P-Q-800 | 800 | 302000 | 800000 | 140 |
