제품 상세 정보:
|
| 재료 :: | 세라믹 | 물드세요 :: | 백색 |
|---|---|---|---|
| 정격 전압 :: | 500VDC | 정격 전류 :: | 250A |
| 차단 용량 :: | DC20KA | 표준 :: | UL248-20、ISO8820、 JASO-D622、ROHS |
| 용법 :: | 반도체 보호, 저전압 자동차 | 키워드 :: | 반도체 보호 퓨즈 |
| 하이 라이트: | 250A 볼트 아래로 퓨즈,ROH 저전류 퓨즈,250A 낮은 전류 퓨즈 |
||

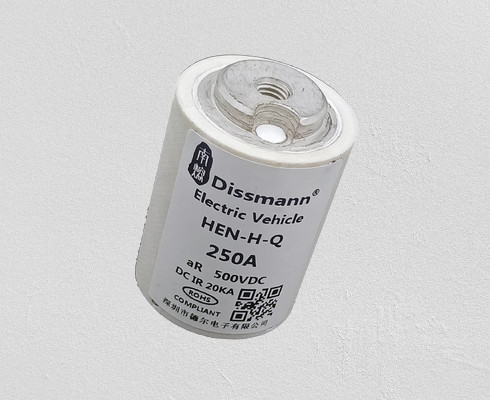

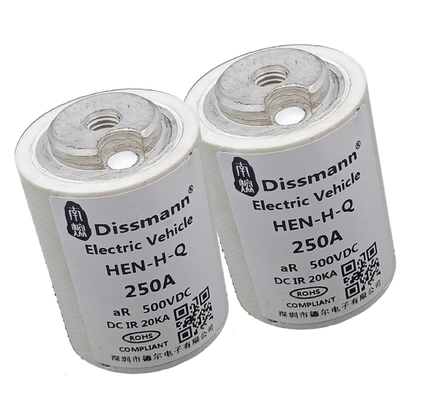

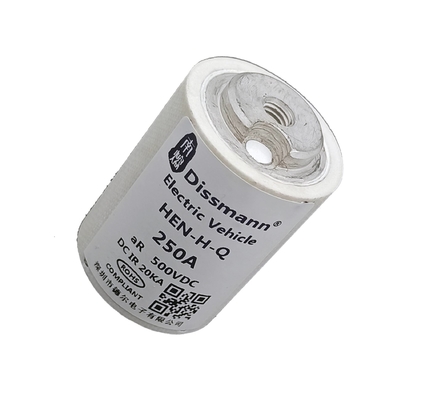

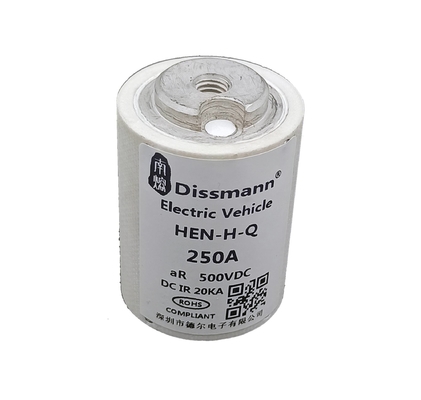

퓨즈 반도체 보호 퓨즈 저전류 퓨즈를 볼트로 죄세요
재료 :
본체 : 세라믹
핀 : 구리 합금
제품 프레젠테이션 :
|
정격 전압 |
AC/DC500V 또는 낮습니다 |
종류 보호 |
aR |
| 정격 전류 | 200A-630A |
차단 용량
|
AC100KA,DC20KA (시간 constant≤15ms) |
|
그 요구를 만족시키세요 |
UL248-20,ISO8820,JASO-D622, EU와 로스 지시 |
발언 |
gR |
제품(MM)의 윤곽치수
| 尺寸代码 | A±0.3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | Ｍ |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
전류 특성 곡선
상품 종류
|
모델 |
정격 전류 |
I2t(A2s) |
전력 소모 |
사이즈 코드 |
설치하세요 |
|
| 사전-아크 |
전체 |
|||||
| HEN-H-Q-N200 | 200A | 6000 | 20400 | 23 | HN1 |
장착 볼트 M6 권장 토크 6N·m
|
| HEN-H-Q-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-H-Q-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-H-Q-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-H-Q-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
장착 볼트 M8 권장 토크 12N·m
|
| HEN-H-Q-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-H-Q-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-H-Q-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-M630 | 630A | 150000 | 512000 | 50 | ||
