제품 상세 정보:
|
| 재료: | 세라믹 | 컬러: | 백색 |
|---|---|---|---|
| 정격 전류: | 200A | 정격 전압: | 500VDC |
| 차단 용량: | DC50KA | 증명서 표준: | UL248, IEC60268 |
| 인증서 갯수: | E496054 | 애플리케이션: | 전원 시스템, 에너지 저장을 운전하는 전기 차량 |
| 하이 라이트: | ev 충전기 퓨즈 200 앰프,dc500v 퓨즈 200 앰프,높은 차단 용량 200a 퓨즈 |
||

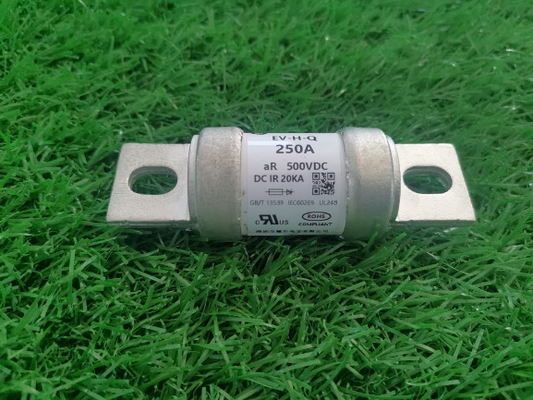

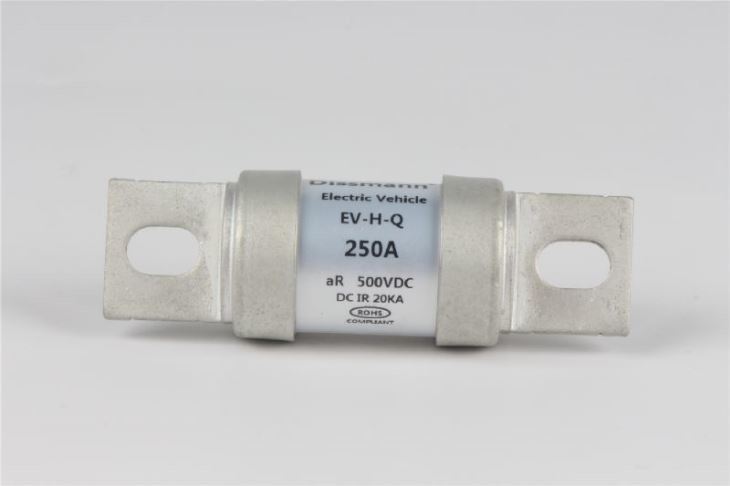

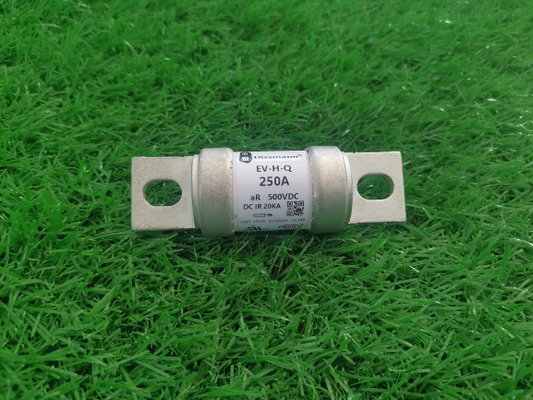

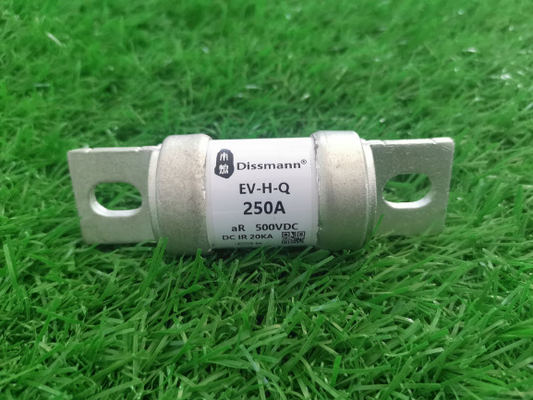

EV 충전기를 위한 요업 볼트-온 반도체 퓨즈 500VDC
1.상품 기본 정보 :
체르미크 볼트 퓨즈, 성능은 UL248,IEC60268을 일치시킵니다
정격 전압 : 경향라고 평가되는 500VDC : 200A, 차단 용량 : DC50KA
실행 표준은 EU의 순응성인 UL248, IEC60268이고 중국 로에스 지시입니다
획득한 UL 인증, 인증 번호 : 아니오 다음 E496054
2.제품 특징 목록 :
| 모델 |
정격 전류 A |
100%voltage 하락 mV |
에너지 적분 I2t(A2s) |
설치 |
| EV-H-Q-200 | 200 | 185 | 60300 |
장착 볼트 M8 권장 토크 11N.m |
3.제품 재료 :
| 성분 | 재료 |
| 용해 | 구리 또는 은 |
| 엔드 캡 | 구리 합금 틴 플래팅 |
| 장착 발 | 구리 합금 틴 플래팅 |
| 온톨로지 | 세라믹 파이프 |
| 채워넣기 | 석영 모래 |
4.제품 치수 :
| 모델 | 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-H-Q | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
5.상품 종류 :
| 모델 | 정격 전류 | I2t(A2s) | 소비 전력 | 사이즈 코드 | 설치하세요 | |
| 사전-아크 | 퓨징 | |||||
| EV-H-Q-80 | 80 | 5500 | 6400 | 15 | VH1 | 장착 볼트 M8 권장 토크 11N·m |
| EV-H-Q-100 | 100 | 8700 | 10000 | 19 | ||
| EV-H-Q-125 | 125 | 15000 | 17810 | 23.5 | ||
| EV-H-Q-150 | 150 | 25000 | 29000 | 28 | ||
| EV-H-Q-175 | 175 | 40500 | 45000 | 33 | ||
| EV-H-Q-200 | 200 | 60300 | 68000 | 37 | ||
| EV-H-Q-225 | 225 | 83100 | 95000 | 40 | ||
| EV-H-Q-250 | 250 | 120000 | 138000 | 45 | ||
| EV-H-Q-275 | 275 | 173200 | 189000 | 48 | ||
| EV-H-Q-300 | 300 | 203000 | 243000 | 55.5 | ||
| EV-H-Q-350 | 350 | 252000 | 355000 | 62 | ||
| EV-H-Q-300 | 300 | 148500 | 260000 | 53.5 | VH2 | 장착 볼트 M10 권장 토크 20N·m |
| EV-H-Q-315 | 315 | 168000 | 280000 | 57 | ||
| EV-H-Q-350 | 350 | 203000 | 350000 | 61 | ||
| EV-H-Q-400 | 400 | 312000 | 496000 | 68 | ||
| EV-H-Q-500 | 500 | 550000 | 865000 | 78 | ||
6. 기계적 특성
6.1 카퍼 캡
카퍼 캡은 퓨즈 링크가 손상되지 않을 때 카퍼 캡이 제거될 수 없다는 것을 보증하기 위해 굳게 리벳을 박아야 합니다. 표본이 24시간 동안 15' C-35' Ｃ에 물에 몰입하고 빠져나간 후, 각각 엔드 캡에 고르게 당김력을 5N에 응용하고 1 분 동안 그것을 유지하세요. 카퍼 캡은 떨어져 나가서는 안됩니다.
6.2 인장시험
카퍼 캡을 퓨즈의 한쪽 끝에 고정시키고, 그리고 나서 평축을 따라 다른 편에 100N 긴장을 카퍼 캡에 응용하세요. 느슨하고 튜브 몸체가 깨지지 말아야 한다는 것 이 구리는 양쪽 끝에 완성합니다.
6.3. 관강도 시험
양쪽 끝에 있는 카퍼 캡이 고쳐진 후, 200N에서의 압력을 세라믹 튜브의 센터에 응용하세요 그리고 튜브 몸체는 깨지지 말아야 합니다.
제품 장비 :
시험 장비 :
증명하세요 :
