제품 상세 정보:
|
| 재료: | 세라믹 | 컬러: | 백색 |
|---|---|---|---|
| 정격 전류: | 20A-100A | 정격 전압: | 80VDC-1000VDC |
| 차단 용량: | DC33KA | 키워드: | 태양광 퓨즈 |
| 하이 라이트: | 10*38 태양 피프 퓨즈,원통 태양 피프 퓨즈,태양 피프 통형 퓨즈 |
||

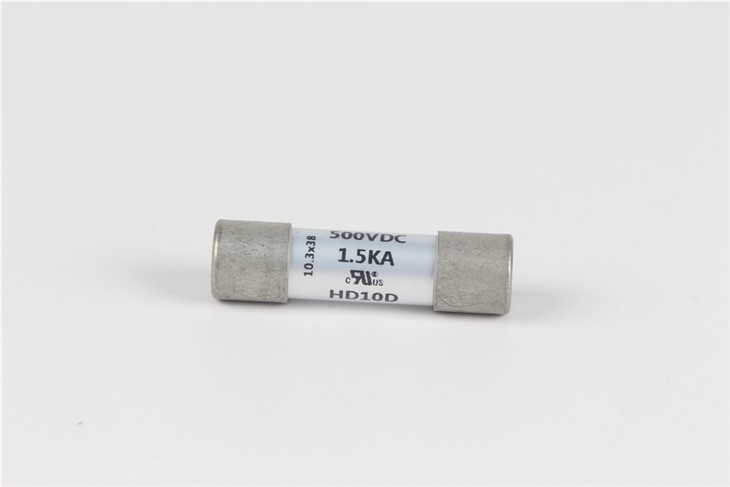

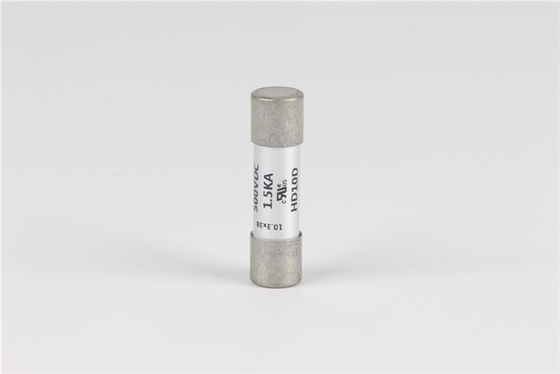

10*38mm 500VAC 태양 PV 통형 퓨즈
1.기본 정보 :
정격 전류 :20A-100A
정격 전압 :80VDC-1000VDC
차단 용량 :AC33KA
그 요구를 만족시키세요 :UL248,IEC60127, EU와 ROSHS 탐정
2.해당 규격 :
2.1HD10X 시리즈품은 관련된 표준 UL248에 따릅니다.
3.제품 재료 :
|
성분 |
재료 |
양 |
|
와이어 |
은-구리 합금 |
1 |
|
캡 |
주석은 구리 합금을 도금처리했습니다 |
2 |
|
신체 |
세라믹 튜브 |
1 |
|
충전기 |
퓨즈 모래 |
양 |
4.기술 데이터 :
|
부품번호 |
현재 평가(암페르) |
에너지 적분 I2T(A2S) |
| HD10X-1A | 1 | 0.371 |
| HD10X-1.5A | 1.5 | 0.835 |
| HD10X-2A | 2 | 4.09 |
| HD10X-3A | 3 | 10 |
| HD10X-5A | 5 | 38.4 |
| HD10X-6.3A | 6.3 | 71.4 |
5.제품 치수 :
6.전기적 실행
6.1, 시험 조건
모든 전기시험은 25±3C의 대기 온도에 수행됩니다. 대기 온도는 테스트 동안 5C 이상을 변경하도록 허용되지 않고, 이러한 한계 내에 포함되어야 합니다.
6.2, 전류 등급 용량 시험
100% 번 상황의 정격 전류에 대한 퓨즈 링크가 시험될 때, 4 시간에 회로는 끊어져서는 안됩니다, 퓨즈가 현재 용해가 아닙니다, 튜브가 깨지지 않습니다.
6.3, 예비 아크 시간 전류 특유의
다음 표에서 경향이 퓨즈를 통과하고 있을 때, 그것의 개방 시간은 다음 표 즉, 용단시간에 요구조건에 따라 있어야 합니다. 게다가, 퓨즈관의 어느 손상 캡의 흔들도 또한 발생할 것입니다.
| 정격 전류의 熔流/ % | 熔旴/ 개방 시간 |
| 200% | <2min |
세부 사항을 싼 7

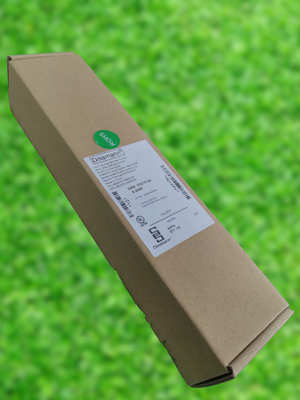

양을 싼 7.1
내부 큰 상자 당 내부 작은 box,10pcs 소형 박스 당 10 PC.
비 :10 안쪽 큰 상자마다.
Ｃ :1개의 작은 패키징 라벨과 각각 소형 박스, 1개의 패키징 라벨과 각각 상자, 1 퇴임하는 검사 보고서와 각각 상자.
기록 : 이 패키지는 단지 참조를 위한 것이고 실제 포장이 표준입니다.
7.2, 포장이 너무 수행된 제품이 수분을 흡수하거나 운송 또는 저장 동안 손상되지 않을 것입니다.
