제품 상세 정보:
|
| 재료: | 세라믹 | 색깔: | 백색 |
|---|---|---|---|
| 정격 전압: | 500VDC | 정격 전류: | 200A |
| 차단 용량: | DC50KA | 그 요구를 만족시키세요: | IEC60269、JASO-D622、UL248、RoHS |
| 하이 라이트: | 자동차 배터리 퓨즈,자동차 블레이드 퓨즈 |
||

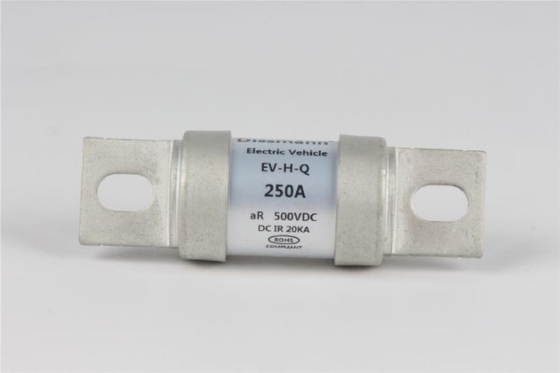

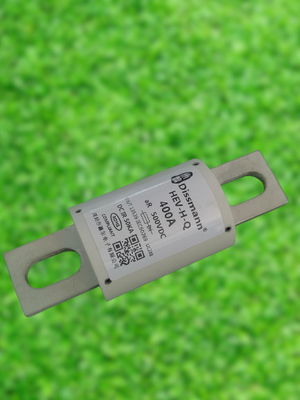

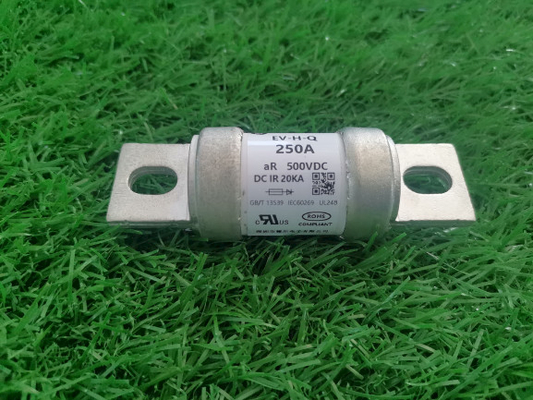

500V EV 시리즈 고차단 퓨즈전원 배터리용
1.의 적용HRC 퓨즈
이 퓨즈 시리즈는 500VDC/AC의 정격 전압, 10A-500A의 정격 전류 및 AC100KA/DC20KA의 차단 용량에 적합하며 소형, 높은 차단 용량, 온도 충격 저항, 전류 충격, 기계적 진동 및 충격, 화학적 부하 저항 및 기타 특성. 전기 자동차 구동 전원 시스템, 에너지 저장 및 전원 배터리, 에너지 저장 커패시터, 전력 변환 시스템, 주파수 변환 컨트롤러, 충전기, 전선 및 기타 차량 장치 및 장비의 단락 및 백업 보호에 적합합니다.
2. 500V EV 시리즈 퓨즈의 구조
이 HRC 퓨즈의 용융 튜브는 높은 난연성 성능과 강한 경도를 가진 고온 내성 세라믹 재료로 구성됩니다. 용융물은 99.99% 순은으로 만들어진 가변 단면 용융물로 용융 튜브에 밀봉됩니다. 용융 튜브 화학 처리된 고순도 석영 모래와 아크 소화 매체로 특수 처리된 화학 물질로 채워져 있습니다. 접촉면은 안정적인 전기 성능을 보장하기 위해 은도금되어 있으며 온도 상승 및 전력 소비를 크게 줄입니다. 단락 사고 전류 차단의 안전성과 신뢰성을 크게 향상시키는 스폿 용접에 의한 접촉.
3. 500V EV 시리즈 퓨즈의 치수
| 모델 | 치수 코드 | A±2 | 나±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-HQ | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
