제품 상세 정보:
|
| 재료: | 파이버 튜브 | 색깔: | 하얀색 |
|---|---|---|---|
| 차단 용량: | DC50KA AC100KA | 보호 유형: | aR |
| 이점: | 자동차를 위한 헤브 퓨즈 | 정격 전압: | AC/DC500V |
| 정격 전류: | 1000A | 인증: | UL248-20、ISO8820、JAS0-D622、RoHS |
| 제품 모델: | HEV-H-Q-1000 | ||
| 하이 라이트: | DC500V 고전류 자동차 퓨즈,1000A HEV 퓨즈,UL248-20 인증 HEV 퓨즈 |
||

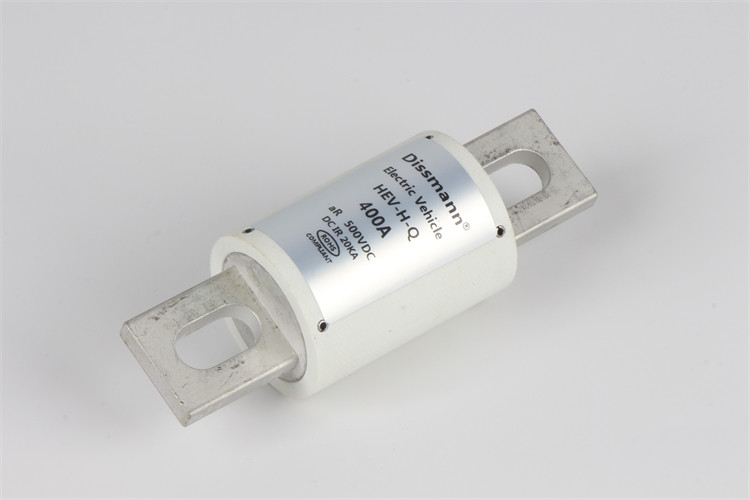

디스만®HEV-HQ 시리즈HEV 퓨즈는 정격 전류 35A-1200A, 정격 전압 AC/DC500V를 제공합니다.그들은 RoHS를 준수하고 할로겐이 없으며 UL248-20, ISO8820, JAS0-D622 인증을 받았습니다.
1. HEV 퓨즈의 모양 및 장착 치수:
| 사이즈 코드 | A±2 | 나±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HZ1 | 81 | 22 | 40 | 55 | 66.5 | 9 | 15 | 3.3 | 14.75 |
| HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13.5 |
| HZ3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12.5 |
| HZ4 | 109 | 38 | 53 | 69 | 89.5 | 10.5 | 25 | 6 | 20.7 |
| HZ5 | 110 | 50 | 53 | 70.5 | 90 | 10.5 | 38 | 6 | 20.7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13.5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81.5 | 113.5 | 139 | 16 | 60 | 10 | 28.4 |
|
모델 型号 |
정격 전류 额定电流A |
나2고마워2에스) |
전력 소모 功耗W |
사이즈 코드 尺寸代码 |
설치 安装 |
|
| 弧前 | 总 | |||||
| HEV-HQ-35 | 35A | 33 | 145 | 8.5 | HZ1 |
장착 볼트 M8 권장 토크 11N·m 安装螺栓M8推荐扭矩11N·m |
| HEV-HQ-40 | 40A | 74 | 315 | 8 | ||
| HEV-HQ-45 | 45A | 100 | 430 | 8 | ||
| HEV-HQ-50 | 50A | 130 | 650 | 8.5 | ||
| HEV-HQ-60 | 60A | 200 | 880 | 10 | ||
| HEV-HQ-70 | 70A | 210 | 900 | 10.5 | HZ2 | |
| HEV-HQ-80 | 80A | 300 | 1360 | 12.5 | ||
| HEV-HQ-90 | 90A | 350 | 1500 | 15.5 | ||
| HEV-HQ-100 | 100A | 460 | 1950년 | 17.5 | ||
| HEV-HQ-125 | 125A | 750 | 3430 | 26 | HZ3 | |
| HEV-HQ-150 | 150A | 1000 | 4450 | 31 | ||
| HEV-HQ-175 | 175A | 1400 | 6100 | 36 | ||
| HEV-HQ-200 | 200A | 1800년 | 8300 | 41 | ||
| HEV-HQ-225 | 225A | 4600 | 23000 | 39 | HZ4 |
장착 볼트 M10 권장 토크 20N·m 安装螺栓M10推荐扭矩20N·m |
| HEV-HQ-250 | 250A | 6250 | 32100 | 41 | ||
| HEV-HQ-275 | 275A | 7800 | 40000 | 46 | ||
| HEV-HQ-300 | 300A | 9600 | 49000 | 52 | ||
| HEV-HQ-325 | 325A | 13500 | 63000 | 54 | ||
| HEV-HQ-350 | 350A | 14000 | 72000 | 59 | ||
| HEV-HQ-400 | 400A | 18500 | 95500 | 66 | ||
| HEV-HQ-450 | 450A | 24000 | 125000 | 75 | HZ5 | |
| HEV-HQ-500 | 500A | 28500 | 147000 | 84 | ||
| HEV-HQ-600 | 600A | 40500 | 203000 | 108 | ||
| HEV-HQ-700 | 700A | 54000 | 295000 | 122 | HZ6 |
장착 볼트 M12 권장 토크 28N·m 安装螺栓M12推荐扭矩28N·m |
| HEV-HQ-800 | 800A | 75000 | 406000 | 130 | ||
| HEV-HQ-1000 | 1000A | 90000 | 430000 | 146 | HZ7 | |
| HEV-HQ-1200 | 1200A | 120000 | 590000 | 180 | ||
