제품 상세 정보:
|
| 재료: | 세라믹 | 컬러: | 백색 |
|---|---|---|---|
| 정격 전압: | 1000VDC | 정격 전류: | 250A |
| 차단 용량: | AC100KA、DC20KA | 표준: | UL248-20、ISO8820、 JASO-D622、ROHS |
| 용법: | 에너지 저장 시스템, PV, 인버터 | 키워드: | 에너지 저장 시스템은 녹습니다 |
| 하이 라이트: | DC20KA 고전압 DC 퓨즈,디스만 에너지 저장 시스템 퓨즈,요업 에너지 저장 시스템 퓨즈 |
||

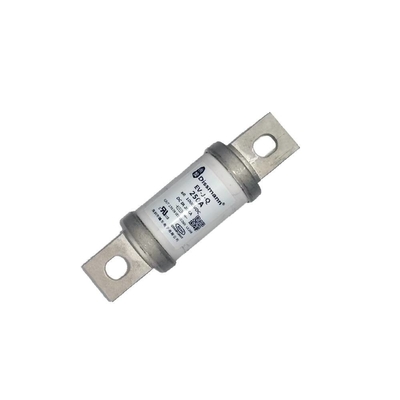

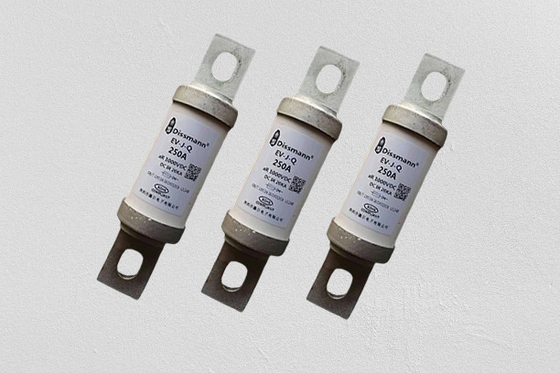

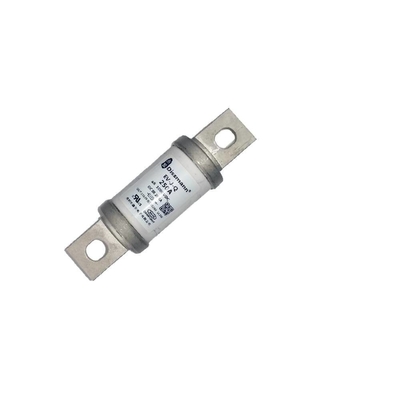

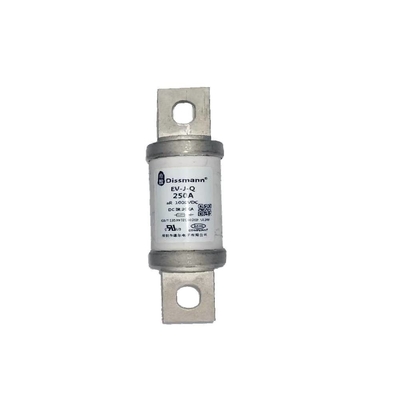

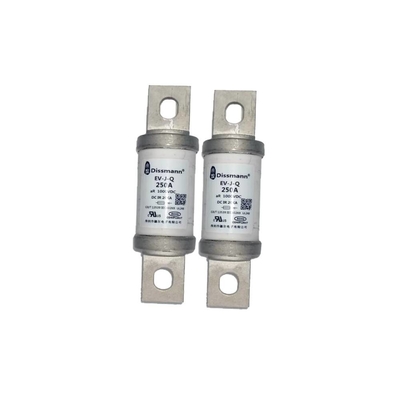

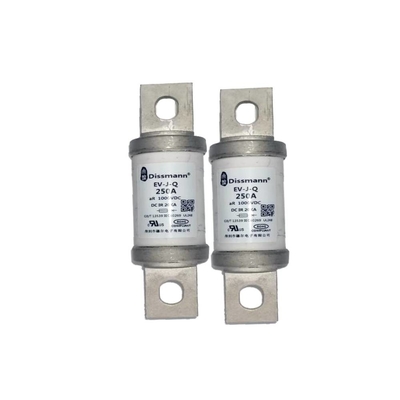

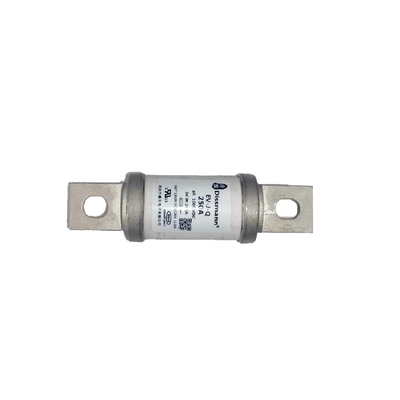

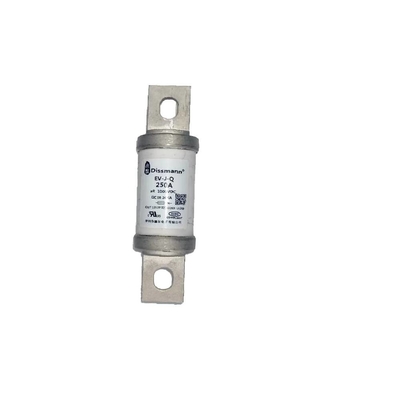

에너지 저장 시스템 퓨즈 EV 퓨즈 높은 볼트아에그 DC 퓨즈 DC20 KA 퓨즈
재료 :
본체 : 세라믹
핀 : 구리 합금
제품 프레젠테이션 :
|
정격 전압 额定电压 |
AC/DC1000V |
종류 보호 保护类别 |
aR |
| 정격 전류 流 | 10A-800A |
차단 용량 分能力 |
AC100KA,DC20KA |
|
그 요구를 만족시키세요 符合要求 |
UL248-20,ISO8820,JASO-D622, 盟和RoHS 指令 |
발언 注 |
UL |
제품(MM)의 品外形尺寸(mm)/Overall 차원
| 型号 | 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-J-Q | VJ1 | 116 | 30.4 | 75.5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139.75 | 37.3 | 75.75 | 108.75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53.5 | 90.1 | 117.9 | 12.5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53.5 | 114.7 | 143 | 12.5 | 40 | 6 | 20 |
/Product는 타이핑합니다
| Model型号 | 정격 전류 流A | I2t(A2s) |
소비 전력 功率耗 Ｗ |
사이즈 코드 尺寸代码 |
Install安装 | |
| 弧前 | 熔断 | |||||
| EV-J-Q-30 | 30 | 120 | 850 | 5.0 | VJ1 |
장착 볼트 M8 권장 토크 11N·m 安螺栓M8推矩11N·m |
| EV-J-Q-40 | 40 | 300 | 1700 | 7.5 | ||
| EV-J-Q-50 | 50 | 450 | 2500 | 10.0 | ||
| EV-J-Q-60 | 60 | 620 | 3600 | 12.5 | ||
| EV-J-Q-70 | 70 | 850 | 5600 | 14 | ||
| EV-J-Q-80 | 80 | 1100 | 6600 | 15.5 | ||
| EV-J-Q-90 | 90 | 1850 | 10600 | 17 | ||
| EV-J-Q-100 | 100 | 2300 | 12000 | 18 | ||
| EV-J-Q-125 | 125 | 3400 | 21000 | 20 | ||
| EV-J-Q-150 | 150 | 4800 | 25000 | 25 | ||
| EV-J-Q-175 | 175 | 9200 | 40000 | 30 | VJ2 |
장착 볼트 M10 권장 토크 20N·m 安螺栓M10推矩20N·m |
| EV-J-Q-200 | 200 | 15000 | 60000 | 34 | ||
| EV-J-Q-225 | 225 | 19000 | 105000 | 40 | ||
| EV-J-Q-250 | 250 | 23500 | 113000 | 43 | ||
| EV-J-Q-275 | 275 | 24800 | 128000 | 48 | ||
| EV-J-Q-300 | 300 | 26000 | 155000 | 52 | ||
| EV-J-Q-325 | 325 | 32700 | 175000 | 56 | ||
| EV-J-Q-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
장착 볼트 M12 권장 토크 28N·m 安螺栓M12推矩28N·m |
| EV-J-Q-400 | 400 | 56000 | 290000 | 65 | ||
| EV-J-Q-450 | 450 | 78000 | 390000 | 80 | ||
| EV-J-Q-500 | 500 | 105000 | 490000 | 90 | ||
| EV-J-Q-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-J-Q-800 | 800 | 420000 | 870000 | 175 | ||
