제품 상세 정보:
|
| 재료: | 섬유 | 색깔: | 하얀색 |
|---|---|---|---|
| 정격 전압: | 1000VDC | 정격 전류: | 5A-800A |
| 차단 용량: | AC100KA、DC30KA | 그 요구를 만족시키세요: | IEC60269、ISO8820、JASO-D622、RoHS |
| 하이 라이트: | 1000VDC 고전압 열 퓨즈,DC30KA 고전압 열 퓨즈,IEC60269 전기 자동차 퓨즈 |
||
자동차의 고전압 퓨즈 주요 용도
1. 상품 상세HEV 퓨즈
정격 전압: AC/DC 1000V 이하
정격 전류: 5A-800A
차단 용량: AC100KA/DC30KA
관련 표준: UL248-20, ISO8820, JASO-D622, IEC60269, RoHS

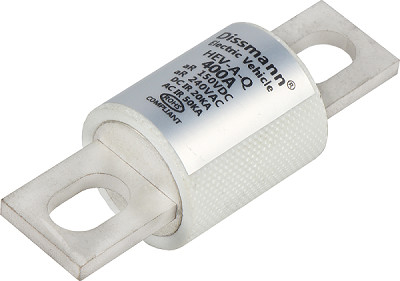

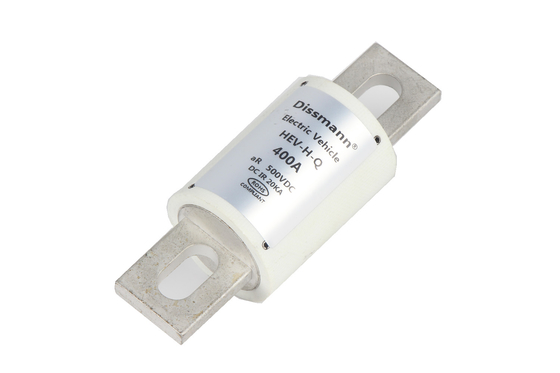

2. 구조1000V HEV 시리즈 퓨즈
이 HEV 퓨즈의 용융 튜브는 높은 난연성 성능과 강한 경도를 가진 고온 내성 세라믹 재료로 구성됩니다. 용융물은 99.99% 순은으로 만들어진 가변 단면 용융물로 용융 튜브에 밀봉됩니다. 용융 튜브 화학 처리된 고순도 석영 모래와 아크 소화 매체로 특수 처리된 화학 물질로 채워져 있습니다. 접촉면은 안정적인 전기 성능을 보장하기 위해 은도금되어 있으며 온도 상승 및 전력 소비를 크게 줄입니다. 단락 사고 전류 차단의 안전성과 신뢰성을 크게 향상시키는 스폿 용접에 의한 접촉.
3. 치수1000V HEV 시리즈 퓨즈
| 치수 코드 | A±2 | 나±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
4. 제품 유형 HEV 퓨즈,정격 전류에 따라 치수를 선정하십시오.
| 모델 | 정격 전류 | 나2고마워2에스) | 전력 소모 | 사이즈 코드 | 설치 | |
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | 장착 볼트 M8 권장 토크 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650년 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900년 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800년 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | 장착 볼트 M10 권장 토크 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||

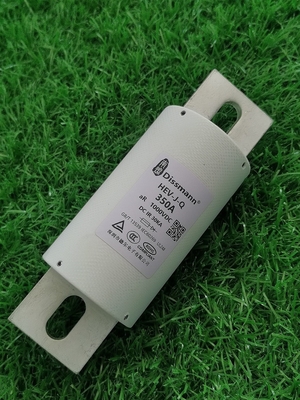

| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | 장착 볼트 M12 권장 토크 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
5.FAQ
Q1:외산 자동차에도 퓨즈가 사용됩니까?
A: 퓨즈는 전 세계 자동차 제조업체에서 사용합니다.자동 퓨즈, 미니 퓨즈 및 로우 키 퓨즈는 국제 표준에 따라 전 세계 차량에 사용됩니다.당사의 자동 퓨즈, 미니 퓨즈 및 구성 퓨즈는 일본, 한국 및 기타 아시아 지역에서 제조된 차량에 사용됩니다.
