제품 상세 정보:
|
| 재료: | 세라믹 | 색깔: | 하얀색 |
|---|---|---|---|
| 정격 전류: | 300A | 정격 전압: | 1000VDC |
| 보호의 종류: | 아르 | 차단 용량: | AC100KA/DC30KA |
| 설치: | 계속 볼트로 고정되세요 | 그 요구를 만족시키세요: | UL248-20, ISO8820, JASO-D622, EU 및 RoHS 탐정 |
| 하이 라이트: | 세라믹 고전압 퓨즈,1000VDC 고전압 퓨즈,EU 탐정 전기 자동차 퓨즈 |
||

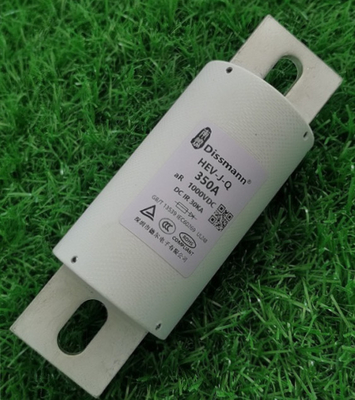

하이브리드 EV 배터리 퓨즈 적용
EV 배터리 시스템용으로 설계된 이 EV 배터리 퓨즈, 특히 순수 전기 자동차 및 하이브리드 전기 자동차용 단락 보호 퓨즈, 순수 전기 자동차 및 하이브리드 자동차 전원 배터리용으로 특별히 설계된 1000V DC 퓨즈, 열악한 자동차 환경에 맞게 특별히 맞춤화된 퓨즈 베이스를 제공합니다.
EV 배터리 퓨즈의 Sprcification
이 EV 배터리 퓨즈는 정격 전류 5A-800A, 정격 전압 1000VDC/VAC, 차단 정격은 AC1000VDC, DC30KA at 1000VDC, 현재 EV 배터리 및 EV 충전기에서 이 유형을 사용하는 많은 고객이 있습니다.
관련규격
이 HEV 시리즈 퓨즈는 UL-248-20,ISO8820,JASO-D622,EU 및 RoHS 탐정 등의 요구 사항을 충족합니다.
HEV 퓨즈 치수 정격 전류에 따라 치수를 선택하십시오.
| 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| 모델 | 정격 전류 | 나2고마워2에스) | 전력 소모 | 사이즈 코드 | 설치 | |
| 프리아크 | 총 | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | 장착 볼트 M8 권장 토크 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250년 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650년 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900년 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800년 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | 장착 볼트 M10 권장 토크 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | 장착 볼트 M12 권장 토크 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
HEV 퓨즈의 재질
주요 boby 재료는 섬유 튜브이며, 퓨즈 와이어는 구리 또는 은으로 구성되며 엔드 캡은 구리 합금 주석 도금으로 만들어집니다.
자주하는 질문
질문 1: 퓨즈를 선택하는 방법?
답변:처음에 고객에게 실제 신청서를 보내드립니다. 일반적으로 신청 분야, 작동 전류 및 작동 전압, 설치 방법, 인증 요구 사항 및 기타 매개 변수 요구 사항을 취소해야 합니다.
