제품 상세 정보:
|
| 재료: | 섬유 | 색깔: | 하얀색 |
|---|---|---|---|
| 정격 전류: | 5A-800A | 정격 전압: | 1000VDC |
| 보호의 종류: | 아르 | 차단 용량: | DC30KA |
| 신청: | 전기차 충전기 | 예어: | EV 충전기 퓨즈 |
| 하이 라이트: | 반도체 고속 퓨즈,EV 충전기 고속 퓨즈,반도체 퓨즈 DC750V |
||

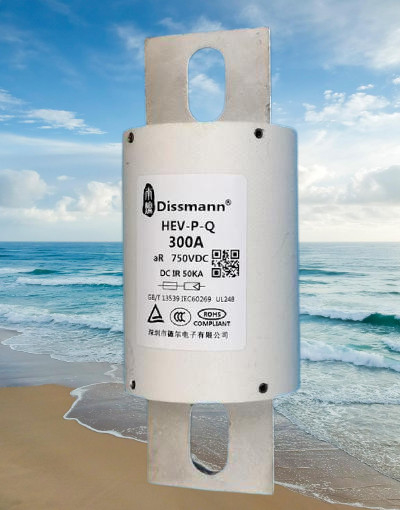

중국 DC750V 반도체 퓨즈 공급
DC750V 퓨즈의 기본 정보
정격 전압: DC750V 이하
정격 전류: 40A/ 50A/ 60A/ 70A/ 80A/ 125A/ 150A/ 200A/ 250A/ 300A
보호 등급: aR;
차단 용량: DC50kA(시정수≤15ms)
설치: 볼트
DC750V 퓨즈의 적용
이 시리즈의 제품은 원형 튜브 볼트 설치 연결 퓨즈로 작은 크기, 낮은 I²t, 높은 차단 능력 특성 및 기타 특성을 가지고 있습니다.주파수 변환기, 정류기, 인버터, 다양한 유형의 전원 공급 장치 및 기타 반도체 장비, 전원 배터리, 전기 모터, 커패시터, 케이블 및 장비 또는 구성 요소의 단락 및 백업 보호에 적용됩니다.이 제품은 내진동성 및 난연 성능이 우수합니다.철도 운송 및 자동차와 같은 진동 환경 응용 분야에 적합합니다.
반도체 퓨즈의 구조
주요 boby 재료는 섬유 튜브이며, 퓨즈 와이어는 구리 또는 은으로 구성되며 엔드 캡은 구리 합금 주석 도금으로 만들어집니다.
반도체 퓨즈의 치수는 정격 전류에 따라 크기를 선택하십시오.
| 차원 Caode | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1:5A~80A의 정격 전류 범위
HF2:90A~150A의 정격 전류 범위
HF3:175A~325A의 정격 전류 범위
HF4: 350A~500A의 정격 전류 범위
HF5: 600A~800A의 정격 전류 범위
고도
정상적인 사용 조건
고도는 2000m를 넘지 않습니다.
허용 가능한 사용 조건
2000m – 4500m.
고도 변경 매개변수 수정: 높은 고도는 주로 절연 열화, 방열 조건 열화, 기압 변화를 유발합니다.
고도가 100m 상승하면 Fuse의 온도는 0.1-0.5k 상승합니다.
고도가 100m 상승하면 주변 온도는 평균 0.5k 정도 떨어집니다.
개방된 환경에서 퓨즈를 사용하는 정상 조건은 정격 전류에 영향을 미치는 고도를 무시할 수 있으며 여전히 표준 조건으로 사용합니다.40°C 이상이면 정격 전류를 낮출 필요가 있습니다.고도가 1000m 상승하면 정격 전류가 2% - 5% 감소합니다.
참고: 동일한 치수 시리즈에서 최대 정격 전류는 더 높은 경감 비율을 채택하고, 더 낮은 정격 전류는 더 낮은 경감 비율을 사용합니다.공기 절연 강도(파괴 강도)에 대한 고도의 영향.
공기 유전체 강도(파괴 강도)에 대한 고도의 영향
고도가 높아지면 공기 절연 강도가 감소합니다.2000~4500m 사이에서 고도가 1000m 상승하면 정격 전류가 12~15% 감소합니다.GB/T16935.1을 참조하여 그에 따라 절연 간격을 수정하십시오.
퓨즈 단자 사이의 절연 거리는 일반적으로 GB/T16935.1, 표 A1 및 A2 표준에서 요구하는 절연 간격보다 훨씬 큽니다.부피가 작은 개별 퓨즈를 제외하고는 절연 간격을 확인할 필요가 없습니다.
퓨즈 벨트와 기타 활선 구조물 및 지면 사이의 절연 간격은 사용자가 고도의 영향을 고려해야 합니다.
자주하는 질문
질문 1: 퓨즈를 선택하는 방법?
답변:처음에 고객에게 실제 신청서를 보내드립니다. 일반적으로 신청 분야, 작동 전류 및 작동 전압, 설치 방법, 인증 요구 사항 및 기타 매개 변수 요구 사항을 취소해야 합니다.
