제품 상세 정보:
|
| 재료: | 세라믹 | 인증: | UL |
|---|---|---|---|
| 보호 유형: | AR | 차단 용량: | DC20KA/AC100KA |
| 하이 라이트: | DC750V 전기 차량 퓨즈,EV 내고 파멸 능력 퓨즈 |
||
이 일련의 제품은 작은 사이즈, 빠른 퓨징, 낮은 I2t, 높은 신뢰도, 기타 등등의 특성을 가지고 있는 라운드 튜브 볼트 타입 퓨즈입니다. 그것은 주파수 변환기, 정류기, 인버터, 다양한 전원 공급기와 다른 반도체 장비, 전원베터리와 더불어, 모터, 축전기, 전선과 타장비와 장치의 단락 회로와 백업 보호에 적합합니다. 이 상품은 훌륭한 바이브레이션 저항과 난연제를 가지고 있고, 철도 운송에 적합하고, 자동차와 다른 진동 환경 적용입니다.
1.DC750V EV-P-Q 시리즈 퓨즈 (정격 전류 :10A-500A, 보호 유형 : aR, 차단 용량 : DC20KA / AC100KA)

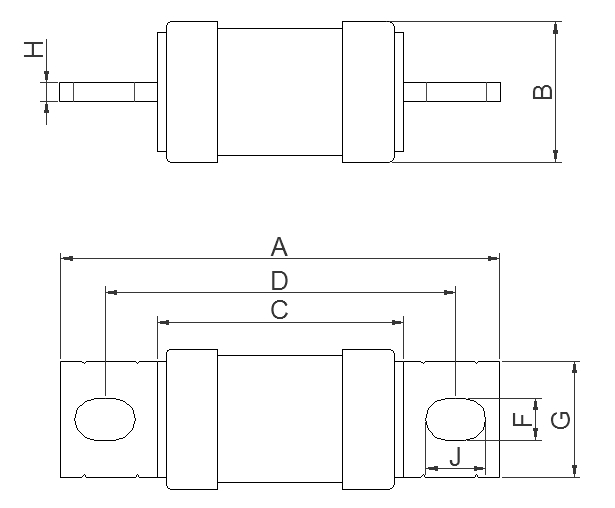

| 모델 | 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-P-Q | VP1 | 109 | 30.4 | 68.5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129.5 | 37.3 | 65.5 | 98.5 | 11 | 25 | 6 | 15 | |
| VP3 | 155.5 | 53.5 | 91.2 | 125.3 | 12.5 | 40 | 6 | 20 |
상품 종류 :
| 모델 | 정격 전류 | I2t(A2s) | 소비 전력 | 사이즈 코드 | 설치하세요 | |
| 사전-아크 | 퓨징 | Ｗ | ||||
| EV-P-Q-30 | 30 | 450 | 950 | 9 | VP1 | 장착 볼트 M8 권장 토크 11N·m |
| EV-P-Q-40 | 40 | 750 | 1800 | 11 | ||
| EV-P-Q-50 | 50 | 1250 | 2800 | 13 | ||
| EV-P-Q-60 | 60 | 1800 | 4700 | 15 | ||
| EV-P-Q-70 | 70 | 2400 | 6300 | 17 | ||
| EV-P-Q-80 | 80 | 3000 | 8500 | 20 | ||
| EV-P-Q-100 | 100 | 4800 | 12000 | 22 | ||
| EV-P-Q-125 | 125 | 1300 | 23800 | 22 | VP2 | 장착 볼트 M10 권장 토크 20N·m |
| EV-P-Q-150 | 150 | 1550 | 34000 | 25 | ||
| EV-P-Q-175 | 175 | 1800 | 46500 | 30 | ||
| EV-P-Q-200 | 200 | 2450 | 55000 | 34 | ||
| EV-P-Q-250 | 250 | 4300 | 95000 | 42 | ||
| EV-P-Q-300 | 300 | 6200 | 142000 | 50 | ||
| EV-P-Q-350 | 350 | 9150 | 200000 | 60 | ||
| EV-P-Q-400 | 400 | 12300 | 260000 | 69 | ||
| EV-P-Q-350 | 350 | 59000 | 158000 | 65 | ||
| EV-P-Q-400 | 400 | 77000 | 205000 | 80 | ||
| EV-P-Q-450 | 450 | 96000 | 269000 | 95 | VP3 | 장착 볼트 M12 권장 토크 28N·m |
| EV-P-Q-500 | 500 | 118000 | 328000 | 110 | ||
| EV-P-Q-600 | 600 | 175000 | 471000 | 115 | ||
| EV-P-Q-800 | 800 | 302000 | 800000 | 140 | ||

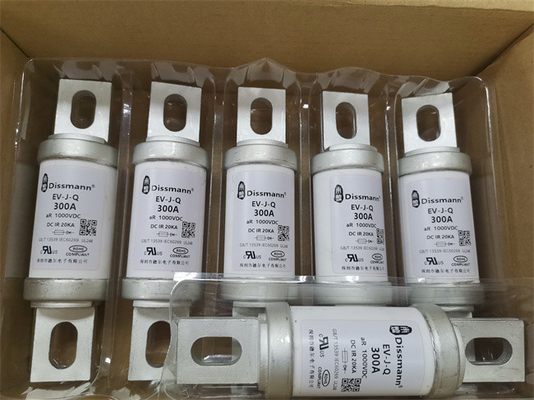

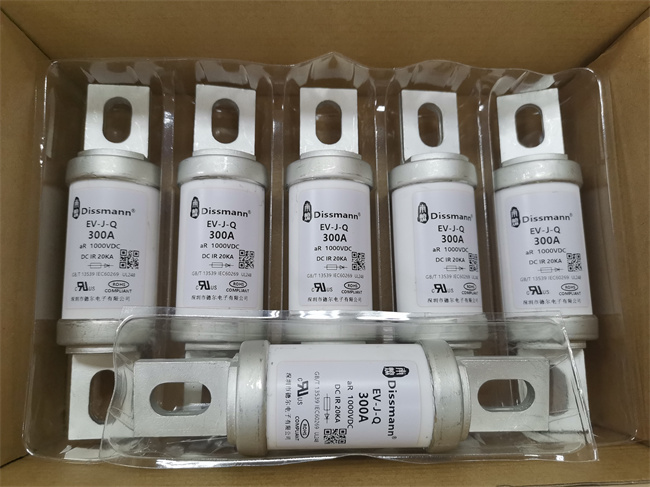

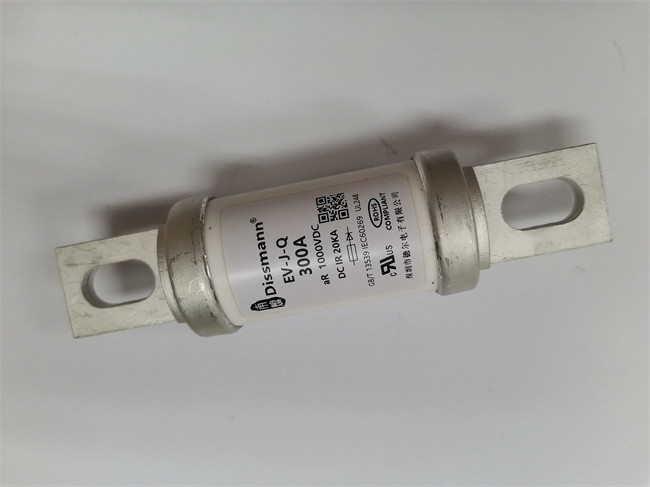

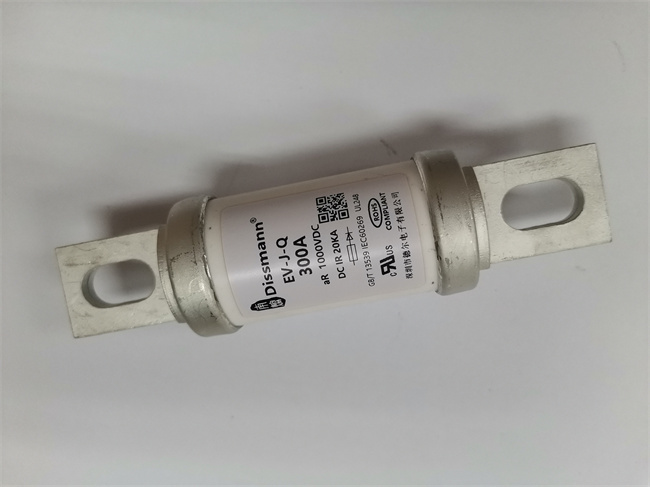

1.DC1000V EV-J-Q 시리즈 퓨즈 (정격 전류 :10A-800A, 보호 유형 : aR, 차단 용량 : DC20KA / AC100KA)
| 모델 | 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-J-Q | VJ1 | 116 | 30.4 | 75.5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139.75 | 37.3 | 75.75 | 108.75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53.5 | 90.1 | 117.9 | 12.5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53.5 | 114.7 | 143 | 12.5 | 40 | 6 | 20 |
상품 종류 :
| 모델 | 정격 전류 A | I2t(A2s) |
소비 전력 Ｗ |
사이즈 코드 |
설치하세요 | |
| 사전-아크 | 퓨징 | |||||
| EV-J-Q-30 | 30 | 120 | 850 | 5.0 | VJ1 |
장착 볼트 M8 권장 토크 11N·m |
| EV-J-Q-40 | 40 | 300 | 1700 | 7.5 | ||
| EV-J-Q-50 | 50 | 450 | 2500 | 10.0 | ||
| EV-J-Q-60 | 60 | 620 | 3600 | 12.5 | ||
| EV-J-Q-70 | 70 | 850 | 5600 | 14 | ||
| EV-J-Q-80 | 80 | 1100 | 6600 | 15.5 | ||
| EV-J-Q-90 | 90 | 1850 | 10600 | 17 | ||
| EV-J-Q-100 | 100 | 2300 | 12000 | 18 | ||
| EV-J-Q-125 | 125 | 3400 | 21000 | 20 | ||
| EV-J-Q-150 | 150 | 4800 | 25000 | 25 | ||
| EV-J-Q-175 | 175 | 9200 | 40000 | 30 | VJ2 |
장착 볼트 M10 권장 토크 20N·m |
| EV-J-Q-200 | 200 | 15000 | 60000 | 34 | ||
| EV-J-Q-225 | 225 | 19000 | 105000 | 40 | ||
| EV-J-Q-250 | 250 | 23500 | 113000 | 43 | ||
| EV-J-Q-275 | 275 | 24800 | 128000 | 48 | ||
| EV-J-Q-300 | 300 | 26000 | 155000 | 52 | ||
| EV-J-Q-325 | 325 | 32700 | 175000 | 56 | ||
| EV-J-Q-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
장착 볼트 M12 권장 토크 28N·m |
| EV-J-Q-400 | 400 | 56000 | 290000 | 65 | ||
| EV-J-Q-450 | 450 | 78000 | 390000 | 80 | ||
| EV-J-Q-500 | 500 | 105000 | 490000 | 90 | ||
| EV-J-Q-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-J-Q-800 | 800 | 420000 | 870000 | 175 | ||
EV 퓨즈의 애플리케이션 :
