제품 상세 정보:
|
| 재료: | 섬유관 | 인증: | UL |
|---|---|---|---|
| 보호 유형: | AR | 차단 용량: | DC50KA/AC100KA |
| 정격 전압: | AC/DC1000V | 정격 전류: | 5A-800A |
| 하이 라이트: | DC30ka 전기 차량 퓨즈,800개 앰프 높은 깨는 성능 퓨즈 |
||

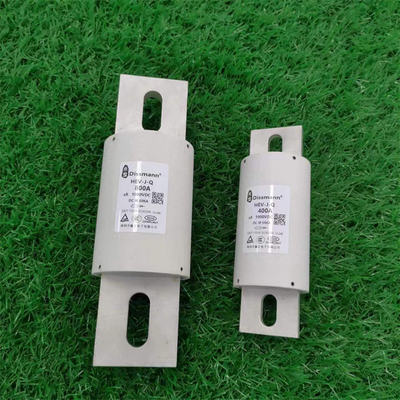

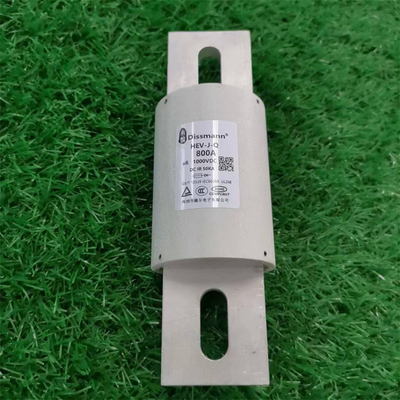

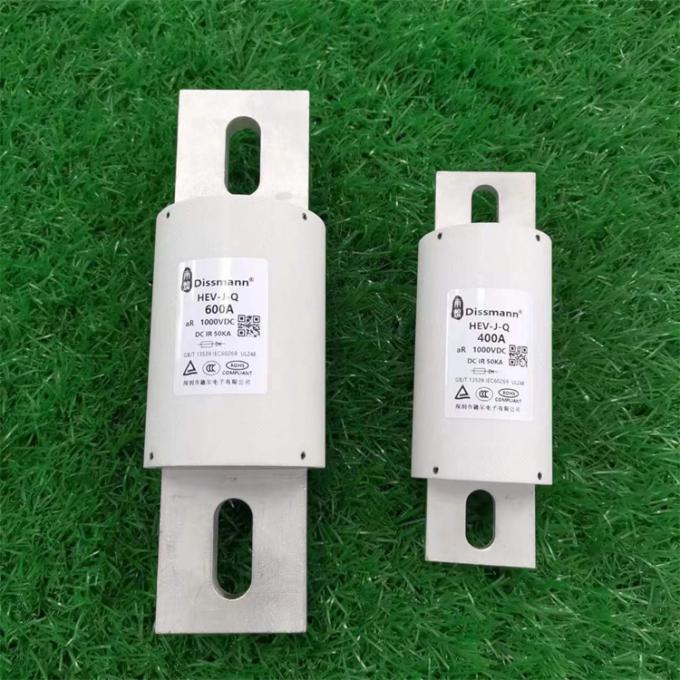

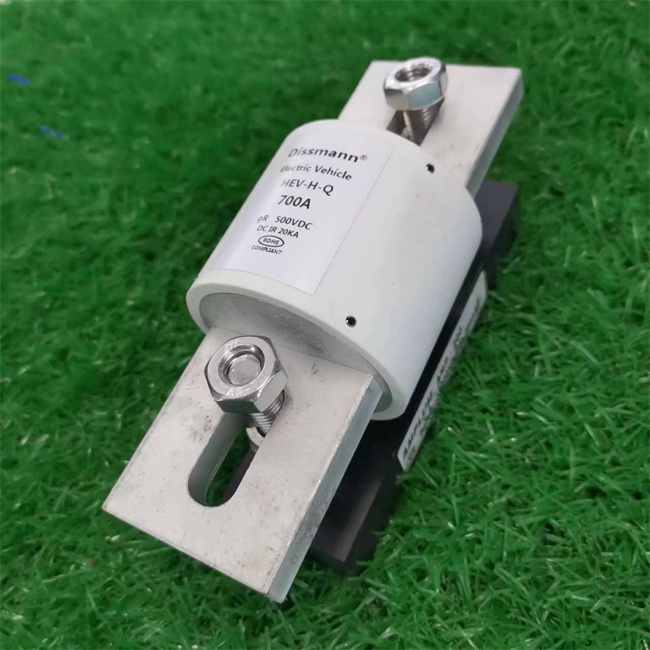

이 일련의 제품은 작은 사이즈, 빠른 퓨징, 낮은 I2t, 높은 신뢰도, 기타 등등의 특성을 가지고 있는 라운드 튜브 볼트 타입 퓨즈입니다. 그것은 주파수 변환기, 정류기, 인버터, 다양한 전원 공급기와 다른 반도체 장비, 전원베터리와 더불어, 모터, 축전기, 전선과 타장비와 장치의 단락 회로와 백업 보호에 적합합니다. 이 상품은 훌륭한 바이브레이션 저항과 난연제를 가지고 있고, 철도 운송에 적합하고, 자동차와 다른 진동 환경 적용입니다.
1.DC1000V HEV-J-Q 시리즈 퓨즈 (정격 전류 :10A-800A, 보호 유형 : aR, 차단 용량 : DC30KA/AC100KA,time 상수≤15ms) :

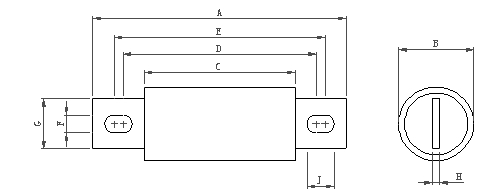

| 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
|
모델 |
정격 전류 A |
I2t(A2s) |
전력 소모 Ｗ |
사이즈 코드 |
설치하세요 |
|
| 사전-아크 | 전체 | |||||
| HEV-J-Q-5 | 5A | 20 | 115 | 1.8 | HF1 |
장착 볼트 M8 권장 토크 11N·m |
| HEV-J-Q-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-J-Q-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-J-Q-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-J-Q-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-J-Q-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-J-Q-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-J-Q-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-J-Q-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-J-Q-50 | 50A | 440 | 2450 | 10.0 | ||
| HEV-J-Q-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-J-Q-70 | 70A | 820 | 5500 | 14 | ||
| HEV-J-Q-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-J-Q-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-J-Q-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-J-Q-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-J-Q-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-J-Q-175 | 175A | 9200 | 40000 | 30 | HF3 |
장착 볼트 M10 권장 토크 20N·m |
| HEV-J-Q-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-J-Q-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-J-Q-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-J-Q-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-J-Q-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-J-Q-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-J-Q-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-J-Q-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-J-Q-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-J-Q-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-J-Q-600 | 600A | 163000 | 530000 | 105 | HF5 |
장착 볼트 M12 권장 토크 28N·m |
| HEV-J-Q-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-J-Q-800 | 800A | 420000 | 870000 | 185 | ||

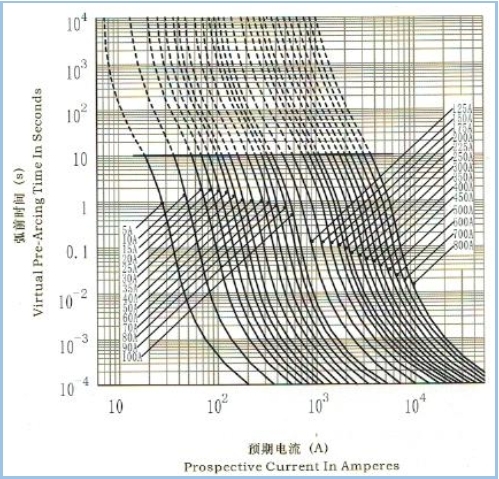

헤브 퓨즈 정격 전류의 특정한 만곡 :
