제품 상세 정보:
|
| 색: | 백색 | 재료: | 섬유관 |
|---|---|---|---|
| 정격 전압: | DC1000V | 정격 전류: | 5A-800A |
| 보호 유형: | AR | 차단 용량: | AC100KA / DC30KA (시간 상수 ≤15ms) |
| 하이 라이트: | DC1000V 헤브 퓨즈,RS309-MM 높은 차단 용량 퓨즈 |
||

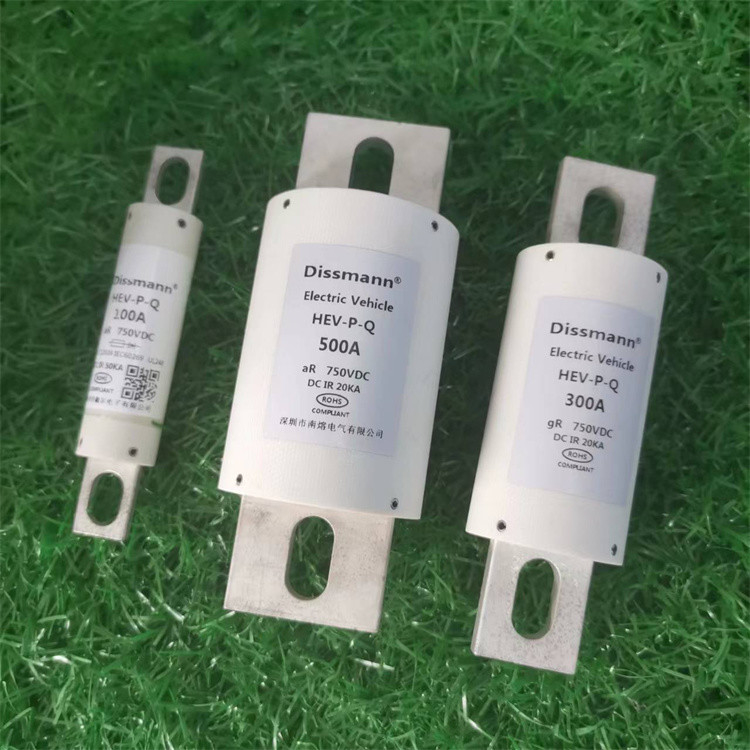

다른 AMP 500A/300/100A에 헤브 퓨즈
AC/DC1000V 헤브 퓨즈의 기본 정보 :
HEV-J-Q 시리즈 퓨즈의 차원을 그린 물리학 그림 :
| 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| HEV-J-Q | 1000VDC/AV (5A-800A) | SINOFUSE 똑같습니다 | ||||
| 산출물 코드 | 정격 전류 | I2t(A2Sec) | 소비 전력 | 사이즈 코드 | RS309-MM 시리즈 퓨즈 | |
| A | 사전-아크 | 전체 | Ｗ | |||
| HEV-J-Q-5 | 5A | 20 | 115 | 1.8 | HF1 | RS30-MM-5A |
| HEV-J-Q-10 | 10A | 30 | 170 | 2.2 | RS30-MM-10A | |
| HEV-J-Q-15 | 15A | 48 | 220 | 3.1 | RS30-MM-15A | |
| HEV-J-Q-20 | 20A | 72 | 360 | 3.6 | RS30-MM-20A | |
| HEV-J-Q-25 | 25A | 85 | 510 | 4.2 | RS30-MM-25A | |
| HEV-J-Q-30 | 30A | 110 | 830 | 5.1 | RS30-MM-30A | |
| HEV-J-Q-35 | 35A | 180 | 1250 | 6.3 | RS30-MM-35A | |
| HEV-J-Q-40 | 40A | 290 | 1650 | 7.8 | RS30-MM-40A | |
| HEV-J-Q-45 | 45A | 350 | 1900 | 8.5 | RS30-MM-45A | |
| HEV-J-Q-50 | 50A | 440 | 2450 | 10.0 | RS30-MM-50A | |
| HEV-J-Q-60 | 60A | 600 | 3500 | 12.5 | RS30-MM-60A | |
| HEV-J-Q-70 | 70A | 820 | 5500 | 14.0 | RS30-MM-70A | |
| HEV-J-Q-80 | 80A | 1050 | 6500 | 16.0 | RS30-MM-80A | |
| HEV-J-Q-90 | 90A | 1800 | 10500 | 17.0 | HF2 | RS30-MM-90A |
| HEV-J-Q-100 | 100A | 2300 | 12000 | 18.0 | RS30-MM-100A | |
| HEV-J-Q-125 | 125A | 3400 | 21000 | 20.0 | RS30-MM-125A | |
| HEV-J-Q-150 | 150A | 4900 | 25500 | 27.0 | RS30-MM-150A | |
| HEV-J-Q-175 | 175A | 9200 | 40000 | 30.0 | HF3 | RS30-MM-175A |
| HEV-J-Q-200 | 200A | 15000 | 60000 | 32.0 | RS30-MM-200A | |
| HEV-J-Q-225 | 225A | 19000 | 105000 | 40.0 | RS30-MM-225A | |
| HEV-J-Q-250 | 250A | 24000 | 113000 | 47.0 | RS30-MM-250A | |
| HEV-J-Q-275 | 275A | 25000 | 130000 | 49.0 | RS30-MM-275A | |
| HEV-J-Q-300 | 300A | 26000 | 160000 | 52.0 | RS30-MM-300A | |
| HEV-J-Q-325 | 325A | 33000 | 180000 | 55.0 | RS30-MM-325A | |
| HEV-J-Q-350 | 350A | 42000 | 230000 | 60.0 | HF4 | RS30-MM-350A |
| HEV-J-Q-400 | 400A | 71000 | 320000 | 65.0 | RS30-MM-400A | |
| HEV-J-Q-450 | 450A | 78000 | 300000 | 80.0 | RS30-MM-450A | |
| HEV-J-Q-500 | 500A | 105000 | 350000 | 95.0 | RS30-MM-500A | |
| HEV-J-Q-600 | 600A | 163000 | 530000 | 105.0 | HF5 | RS30-MM-600A |
| HEV-J-Q-700 | 700A | 320000 | 680000 | 155.0 | RS30-MM-700A | |
| HEV-J-Q-800 | 800A | 420000 | 870000 | 185.0 | RS30-MM-800A | |
우리가 얻은 인증 :
UL, TUV, VDE, 아스타, PSB, CCC, CQC, IATF16949, ISO9001-2015, ROHS와 한계 인증. 그리고 우리는 UL&TUV를 가지고 있고 제 3자 증인 실험실을 인정했고 우리가 (15 일 이내에) 매우 빨리 UL&TUV를 얻을 수 있게 합니다.
