제품 상세 정보:
|
| 재료 :: | 세라믹 | 물드세요 :: | 백색 |
|---|---|---|---|
| 용법 :: | 파일 모듈을 고발한 로우 / 고전압 | 차단 용량 :: | 20kA |
| 정격 전압 :: | 500VDC | 전류 등급 :: | 250A |
| 분류하세요 :: | 45*20mm | 두께 :: | 7 밀리미터 |
| 하이 라이트: | 높은 차단 용량 요업 자동차 퓨즈,500VDC 요업 자동차 퓨즈,250A 높은 차단 용량 퓨즈 |
||

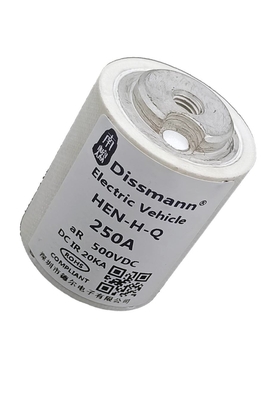

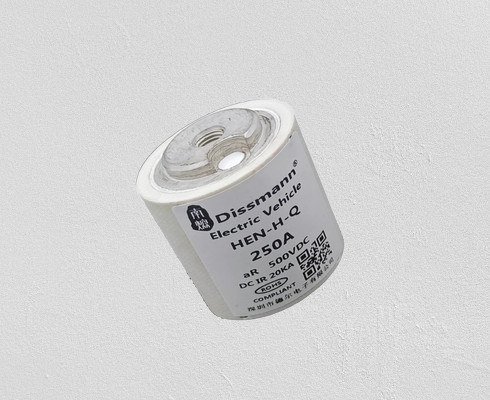

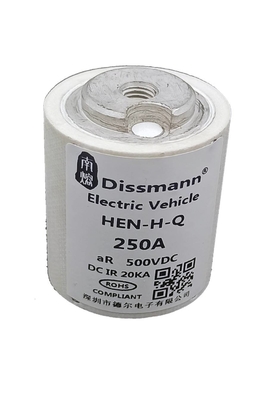

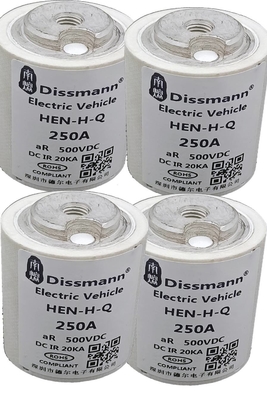

퓨즈 세라믹 플러그 퓨즈 에너지 자동차 퓨즈 고압 휴즈가 빨리 작동합니다
HEN-H-Q 250A/500VDC
자사 제품은 넓게 신 에너지 차량 전체 차량 분야 (자동차인 팩, PDU, 기본 단위 장치, ECU, MSD, 저전압 제어함), 충전 파일 시스템과 충전 모듈, PV 태양 콤바이너 상자, PV 인버터, 에너지 저장 UPS, 산업적 유통 Cabinet,5G 텔레콤 전력, BS 플러그, 가전 제품 제어판, 조명 드라이브 전력 등에서 사용됩니다. 자사 제품은 UL, UR, VDE, TUV, 아스타, PSB, CCC, CQC, CE, ROHS, 전세계에 안전 규정과 환경 인증을 얻었습니다.
센즈헨 사슴은 20년의 R&D 절약형 생산으로, 국가적 첨단 기술 회사고 풍부한 경험입니다. 많은 years'optimization, products'performance가 고유 장점을 가진 후, 초기 첨단은 유럽과 미국에서 발생했습니다.
제품 프레젠테이션
|
정격 전압
|
AC/DC500V 또는 낮습니다 |
종류 보호 |
aR |
| 정격 전류 | 200A-630A |
차단 용량 |
AC100KA,DC20KA (시간 constant≤15ms) |
|
그 요구를 만족시키세요 |
UL248-20,ISO8820,JASO-D622, EU와 로에스 지시 |
발언 |
― |
제품(MM)의 윤곽치수
| 사이즈 코드 | A±0.3 | B±0.5 | C±0.5 | D±0.3 | E±0.5 | Ｍ |
| HN1 | 53 | 45 | 31 | 20 | 7 | M6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | M8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | M6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | M8 |
전류 특성 곡선
상품 종류
|
모델 |
평가된 경향(A) |
I2t(A2s) |
전력 소모 (W) |
사이즈 코드 |
설치하세요 |
|
| 사전-아크 | 아크 뒤에 | |||||
| HEN-H-Q-N200 | 200A | 6000 | 20400 | 23 | HN1 |
장착 볼트 M6 권장 토크 6N·m |
| HEN-H-Q-N225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-N250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-N275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-N300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-N325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-N350 | 350A | 22000 | 86500 | 34 | ||
| HEN-H-Q-N375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-N400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-N450 | 450A | 56500 | 322000 | 40 |
HN2 |
|
| HEN-H-Q-N500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-N550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-N630 | 630A | 150000 | 512000 | 50 | ||
| HEN-H-Q-M200 | 200A | 6000 | 20400 | 23 |
HM1 |
장착 볼트 M8 권장 토크 12N·m
|
| HEN-H-Q-M225 | 225A | 9200 | 30500 | 25 | ||
| HEN-H-Q-M250 | 250A | 11500 | 40000 | 27 | ||
| HEN-H-Q-M275 | 275A | 14800 | 50000 | 29 | ||
| HEN-H-Q-M300 | 300A | 17000 | 60000 | 30 | ||
| HEN-H-Q-M325 | 325A | 19200 | 73500 | 32 | ||
| HEN-H-Q-M350 | 350A | 22000 | 86500 | 34 |
HM2 |
|
| HEN-H-Q-M375 | 375A | 25200 | 102000 | 36 | ||
| HEN-H-Q-M400 | 400A | 30000 | 117000 | 37 | ||
| HEN-H-Q-M450 | 450A | 56500 | 322000 | 40 | ||
| HEN-H-Q-M500 | 500A | 87000 | 365000 | 44 | ||
| HEN-H-Q-M550 | 550A | 115000 | 410000 | 47 | ||
| HEN-H-Q-M630 | 630A | 150000 | 512000 | 50 | ||
