제품 상세 정보:
|
| 재료 :: | 세라믹 | 물드세요 :: | 백색 |
|---|---|---|---|
| 정격 전압 :: | 150VDC/240VAC | 전류 등급 :: | 400A |
| 분류하세요 :: | 29&18 밀리미터 | 용법 :: | EV, 전원 최적화기, 인버터 |
| 키워드 :: | EV는 녹습니다 | 표준 :: | UL248-20、ISO8820、 JASO-D622、ROHS |
| 하이 라이트: | 240VAC 요업 자동차 퓨즈,ROH 요업 자동차 퓨즈,18 밀리미터 스터드 장착 퓨즈 |
||

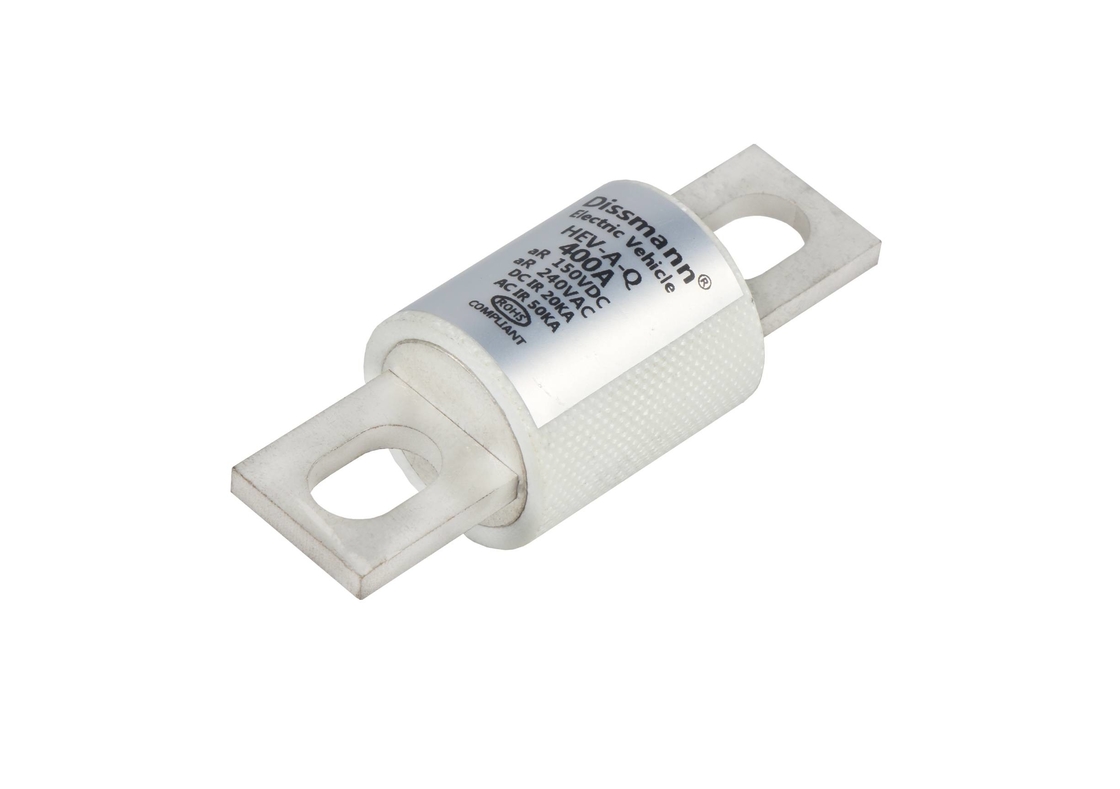

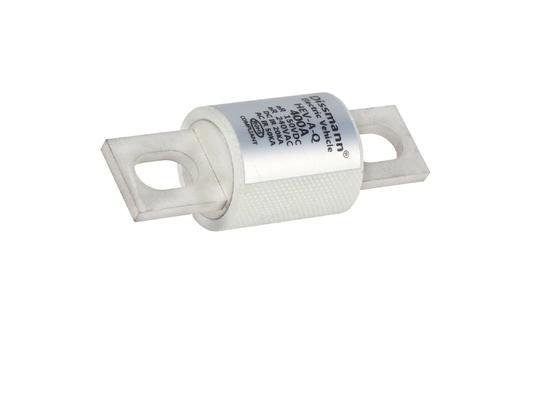

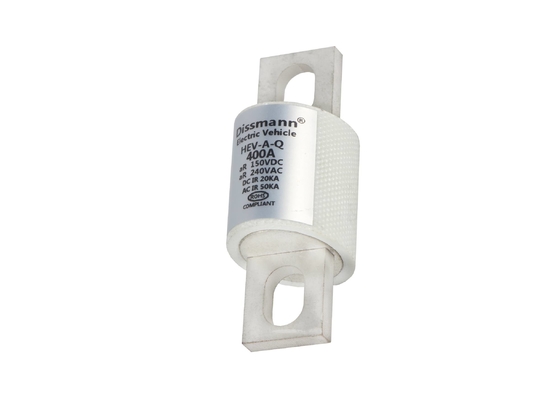

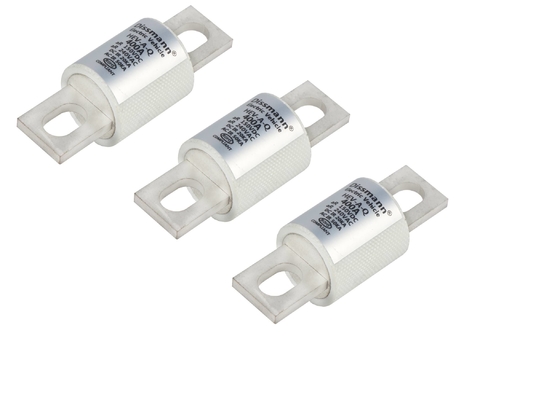

400 앰프 250 볼트 세라믹 퓨즈 EV는 낮은 전압 휴즈 스터드 장착 퓨즈를 녹입니다
상세합니다 :
DC 애플리케이션을 위한 퓨즈를 행하는 사실
다른 설치를 위해 선택적인 장착 볼트
엑스셀트 DC 성능
컴플리 로에스 지시
정격 전류 :- 5A-800A
정격 전압 :- 150VDC/240VAC
차단 용량 : DC20KA
제품 프레젠테이션
정격 전압 | AC250V/DC150V | 종류 보호 | aR |
| 정격 전류 | 5A-800A | 차단 용량 | DC20KA (시간 constant≤15ms) |
그 요구를 만족시키세요 | UL248-20,ISO8820,JASO-D622, EU와 로에스 지시 | 발언 | ― |
퓨즈의 형태와 실장 치수
| 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HW1 | 68.2 | 25 | 29 | 44 | 53 | 9 | 18 | 3.3 | 13.5 |
| HW2 | 94 | 38 | 38 | 54 | 74.5 | 10.5 | 25 | 6 | 20.7 |
허용 전류 곡선 전류 특성 곡선 150V(70-1000)A
모델 | 정격 전류 (A) | I2t(A2s) | 전력 소모 (W) | 사이즈 코드 | 설치하세요 | |
| 사전-아크 | 아크 뒤에 | |||||
| HEV-A-Q-70 | 70A | 460 | 3920 | 6.8 | HW1 | 장착 볼트 M8 권장 토크 11N·m |
| HEV-A-Q-80 | 80A | 665 | 5850 | 7.5 | ||
| HEV-A-Q-100 | 100A | 1120 | 11100 | 8.8 | ||
| HEV-A-Q-125 | 125A | 1840 | 17600 | 11.0 | ||
| HEV-A-Q-150 | 150A | 2650 | 25400 | 12.8 | ||
| HEV-A-Q-200 | 200A | 4750 | 44000 | 17.5 | ||
| HEV-A-Q-250 | 250A | 7420 | 68500 | 22.5 | ||
| HEV-A-Q-300 | 300A | 11000 | 99000 | 26.5 | ||
| HEV-A-Q-350 | 350A | 14800 | 139000 | 30.4 | ||
| HEV-A-Q-400 | 400A | 18800 | 180000 | 34.8 | ||
| HEV-A-Q-500 | 500A | 36000 | 110000 | 34.5 | HW2 | 장착 볼트 M10 권장 토크 20N·m |
| HEV-A-Q-600 | 600A | 43500 | 125000 | 45.6 | ||
| HEV-A-Q-700 | 700A | 68000 | 198000 | 48.5 | ||
| HEV-A-Q-800 | 800A | 86000 | 255000 | 57.0 | ||
| HEV-A-Q-1000 | 1000A | 152000 | 470000 | 59.5 | ||
