제품 상세 정보:
|
| 재료: | 세라믹 | 색깔: | 하얀색 |
|---|---|---|---|
| 정격 전류: | 10A-500A | 정격 전압: | AC/DC500V |
| 차단 용량: | AC100KA、DC20KA | 유형 보호: | 아르 |
| 신청: | 전기차(EV) 또는 하이브리드 EV | 예어: | EV 충전기 퓨즈 |
| 하이 라이트: | 하이브리드 EV 세라믹 자동차 퓨즈,UL 볼트 온 퓨즈,EV 충전기 볼트 온 퓨즈 |
||
EV 퓨즈의 세부 사항
| 재료 |
본체 : 세라믹 모자: 구리 합금 주석 도금 단자 : 동합금 주석도금 |
| 특성 | 전기 자동차 구동 전원 시스템, 에너지 저장 장치 및 전원 배터리에 사용 |
| 차단 등급 | 500VDC에서 AC100KA |
| 암페어 레인 | 10A-500A |
| 전압(DC) | 500VDC |
| 전압(교류) | 500VAC |
| 허용되는 사용 조건 |
-55°C ~ 120°C |
| 그린마크 | RoHS |
| 안전 승인 |  |
EV 퓨즈의 범위

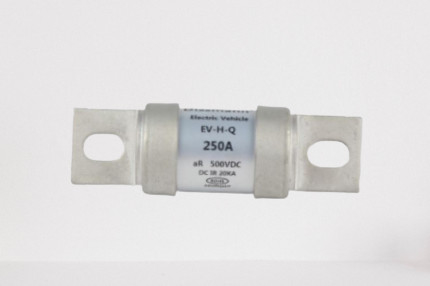

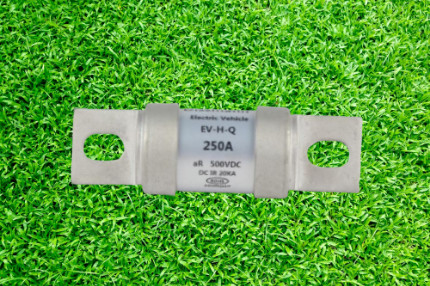

이 시리즈 제품 EV-HQ는 세라믹 볼트 온 퓨즈입니다.작은 크기, 높은 차단 용량, 온도 충격 저항, 전류 서지, 기계적 진동 및 충격, 강한 화학적 부하가 있는 도로 차량에 적용됩니다.전기 자동차 구동 전원 시스템, 에너지 저장 및 전원 배터리, 에너지 저장 커패시터, 주파수 변환 컨트롤러, 충전기, 전선 및 기타 자동차 부품 및 장비의 단락, 과부하 및 백업 보호에 적용됩니다.
EV 시리즈 퓨즈의 치수(밀리미터), 정격 전류에 따라 크기를 선택하십시오.
| 모델 | 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-HQ | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
| 모델 | 정격 전류 | I²t(A²s) | 전력 소비 | 사이즈 코드 | 설치 | |
| 프리아크 | 퓨징 | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | 장착 볼트 M8 권장 토크 11N·m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23.5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55.5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53.5 | VH2 | 장착 볼트 M10 권장 토크 20N·m |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
제품 시스템 코드
Dissmann 퓨즈를 선택해야 하는 이유는 무엇입니까?
DISSMANN R&D 팀은 2000년에 설립되어 퓨즈 산업에 대한 독립적인 R&D 설계 및 투자에 전념하기 시작했습니다.20세기 초 전자 산업에서 우리 회사는 유리 파이프 퓨즈와 BS1362 퓨즈로 이 산업에서 두각을 나타냈고 많은 소형 가전 제조업체의 선호 공급업체가 되었습니다.우리 회사는 중국 작은 분수 및 저전압 퓨즈의 표준화 위원회의 회원입니다.GB9364 및 GB13539와 같은 일련의 국가 표준의 공식화 및 수정에 참여합니다.4개의 발명 특허와 12개의 실용 특허를 보유하고 있습니다.
휴대폰과 노트북에 배터리가 사용되면서 직류 회로 보호에 사용되는 퓨즈 기술을 선도해 왔습니다.
이러한 경험과 성과를 바탕으로 EV/HEV/태양광, 고전압, 대전류, 고주파 보호용 DC Fuse를 개발하여 추가하였습니다.
많은 제품이 자동차 부품으로 사용되었습니다.
