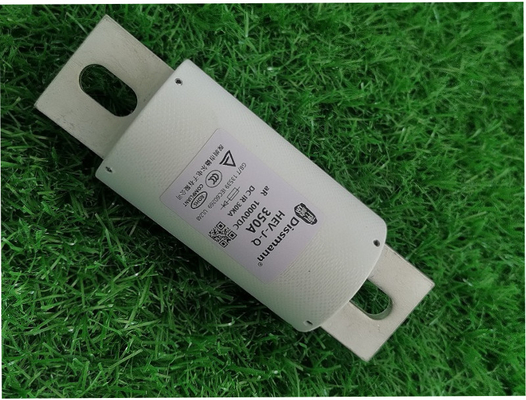

제품 상세 정보:
|
| 재료: | 세라믹 | 색깔: | 하얀색 |
|---|---|---|---|
| 정격 전류: | 5A-800A | 정격 전압: | 1000VDC |
| 보호의 종류: | 아르 | 차단 용량: | AC100KA/DC30KA |
| 설치: | 계속 볼트로 고정되세요 | 그 요구를 만족시키세요: | UL248-20, ISO8820, JASO-D622, EU 및 RoHS 탐정 |
| 하이 라이트: | 1000VDC 고전압 퓨즈,세라믹 Hv 퓨즈 링크,섬유 Hv 퓨즈 링크 |
||
제품 사양
| 재료 |
몸:섬유 모자: 구리 합금 단자 : 동합금 |
| 특성 | 전기 자동차 충전 보호 보드에 사용 |
| 차단 등급 | 1000VDC에서 AC100KA/DC30KA |
| 암페어 레인 | 5A-800A |
| 전압(DC) | 1000VDC |
| 전압(교류) | 1000VAC |
| 허용되는 사용 조건 | -40℃～120℃ |
| 그린마크 | RoHS |
| 안전 승인 | TUV |
HEV 퓨즈의 적용
이 HEV 퓨즈는 조명, 히터, 에어컨, 라디오, 파워 윈도우 및 기타 전기 부속품을 작동하기 위해 전력을 공급하는 케이블, 전선 및 전기 부품을 보호하기 위해 자동차, 트럭, 버스 및 오프로드 운송 장비에 광범위하게 사용됩니다.또한 전기 및 하이브리드 자동차와 다양한 전자 애플리케이션에 사용됩니다.
관련규격
이 HEV 시리즈 퓨즈는 UL-248-20,ISO8820,JASO-D622,EU 및 RoHS 탐정 등의 요구 사항을 충족합니다.
HEV 퓨즈 치수 정격 전류에 따라 치수를 선택하십시오.
| 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
HF1 및 HF2 사이즈 장착볼트 M8 권장토크 11N·m(전류범위 5A~150A)
HF3 및 HF4 사이즈 장착볼트 M10 권장토크 20N·m(전류범위 175A~500A)
장착 볼트 M12 권장 토크 28N·m(전류 범위 600A~800A)에서 사용 가능한 HF5 크기
HEV 퓨즈의 재질
주요 boby 재료는 섬유 튜브이며, 퓨즈 와이어는 구리 또는 은으로 구성되며 엔드 캡은 구리 합금 주석 도금으로 만들어집니다.
자주하는 질문
질문 1: 퓨즈를 선택하는 방법?
답변:처음에 고객에게 실제 신청서를 보내드립니다. 일반적으로 신청 분야, 작동 전류 및 작동 전압, 설치 방법, 인증 요구 사항 및 기타 매개 변수 요구 사항을 취소해야 합니다.
