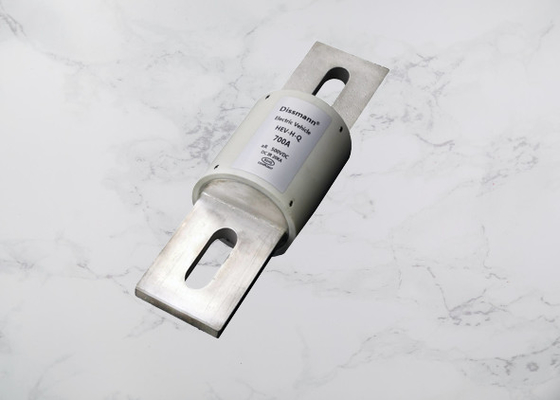

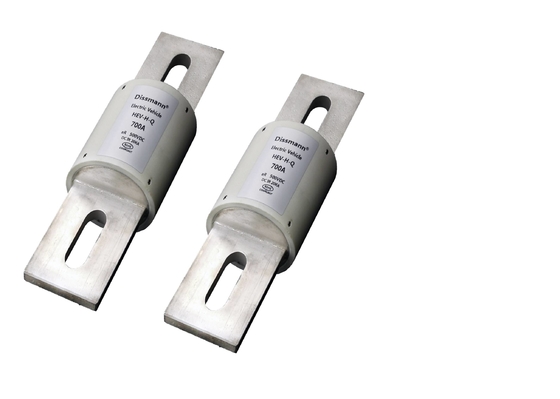

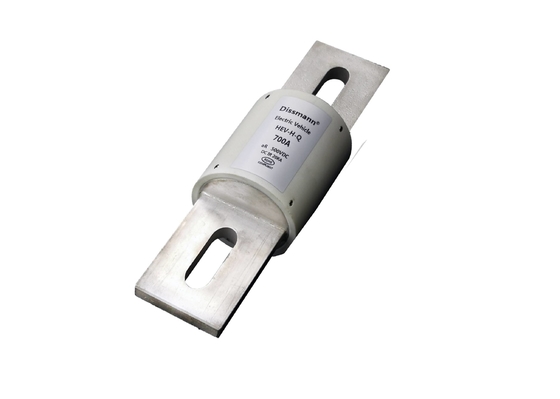

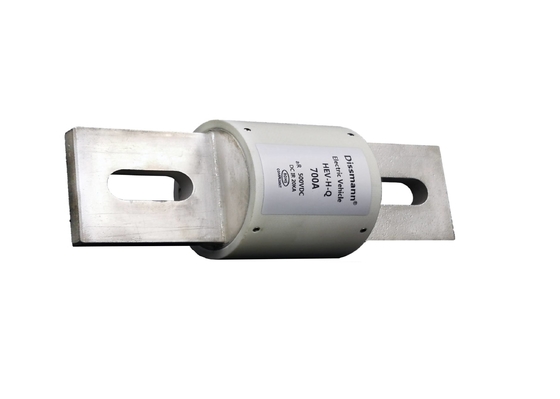

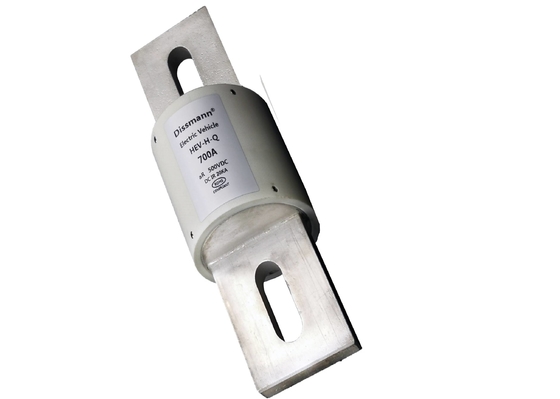

제품 상세 정보:
|
| 재료 :: | 세라믹 | 물드세요 :: | 백색 |
|---|---|---|---|
| 용법 :: | UPS, 파워 뱅크, 전동기 | 차단 용량:: | 20kA |
| 정격 전압 :: | 500VDC | 예어: | HEV 퓨즈 |
| 하이 라이트: | 헤브고 전류 자동차 퓨즈,500VDC 요업 자동차 퓨즈,UPS 요업 자동차 퓨즈 |
||
빨리 퓨즈 높은 차단 용량 퓨즈를 행하는고 전류 퓨즈
재질 :
본체 : 파이버 관
핀 :불순물
특징 :
요업 자동차 퓨즈
전류 등급 :5A-800A
전압 정격 :AC/DC500V 또는 낮습니다
종류 보호 :aR
차단 용량 :AC100KA,DC50KA
제품 프레젠테이션
|
정격 전압 额定电压 |
AC690V / DC700V或低于 (iec),750V(ul) |
종류 보호 保护类别 |
aR |
|
정격 전류 流 |
5A-800A |
차단 용량 分能力 |
AC100KA,DC50KA (旴常≤15ms) |
|
그 요구를 만족시키세요 符合要求 |
UL248-20,ISO8820,JASO-D622, 盟和RoHS 指令 |
발언 注 |
gR据版提供 |
제품(MM)의 品外形尺寸(mm)/Overall 차원
| 尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HZ1 | 81 | 22 | 40 | 55 | 66.5 | 9 | 15 | 3.3 | 14.75 |
| HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13.5 |
| HZ3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12.5 |
| HZ4 | 109 | 38 | 53 | 69 | 89.5 | 10.5 | 25 | 6 | 20.7 |
| HZ5 | 110 | 50 | 53 | 70.5 | 90 | 10.5 | 38 | 6 | 20.7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13.5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81.5 | 113.5 | 139 | 16 | 60 | 10 | 28.4 |
特性曲盾/Current 특정한 만곡
/Product는 타이핑합니다
|
모델 型号 |
정격 전류 流A |
I2t(A2s) |
전력 소모 功耗W |
사이즈 코드 尺寸代码 |
설치하세요 安装 |
|
| 弧前 | 总 | |||||
| HEV-H-Q-35 | 35A | 33 | 145 | 8.5 | HZ1 |
장착 볼트 M8 권장 토크 11N·m 安螺栓M8推矩11N·m |
| HEV-H-Q-40 | 40A | 74 | 315 | 8 | ||
| HEV-H-Q-45 | 45A | 100 | 430 | 8 | ||
| HEV-H-Q-50 | 50A | 130 | 650 | 8.5 | ||
| HEV-H-Q-60 | 60A | 200 | 880 | 10 | ||
| HEV-H-Q-70 | 70A | 210 | 900 | 10.5 | HZ2 | |
| HEV-H-Q-80 | 80A | 300 | 1360 | 12.5 | ||
| HEV-H-Q-90 | 90A | 350 | 1500 | 15.5 | ||
| HEV-H-Q-100 | 100A | 460 | 1950 | 17.5 | ||
| HEV-H-Q-125 | 125A | 750 | 3430 | 26 | HZ3 | |
| HEV-H-Q-150 | 150A | 1000 | 4450 | 31 | ||
| HEV-H-Q-175 | 175A | 1400 | 6100 | 36 | ||
| HEV-H-Q-200 | 200A | 1800 | 8300 | 41 | ||
| HEV-H-Q-225 | 225A | 4600 | 23000 | 39 | HZ4 |
장착 볼트 M10 권장 토크 20N·m 安螺栓M10推矩20N·m |
| HEV-H-Q-250 | 250A | 6250 | 32100 | 41 | ||
| HEV-H-Q-275 | 275A | 7800 | 40000 | 46 | ||
| HEV-H-Q-300 | 300A | 9600 | 49000 | 52 | ||
| HEV-H-Q-325 | 325A | 13500 | 63000 | 54 | ||
| HEV-H-Q-350 | 350A | 14000 | 72000 | 59 | ||
| HEV-H-Q-400 | 400A | 18500 | 95500 | 66 | ||
| HEV-H-Q-450 | 450A | 24000 | 125000 | 75 | HZ5 | |
| HEV-H-Q-500 | 500A | 28500 | 147000 | 84 | ||
| HEV-H-Q-600 | 600A | 40500 | 203000 | 108 | ||
| HEV-H-Q-700 | 700A | 54000 | 295000 | 122 | HZ6 |
장착 볼트 M12 권장 토크 28N·m 安螺栓M12推矩28N·m |
| HEV-H-Q-800 | 800A | 75000 | 406000 | 130 | ||
| HEV-H-Q-1000 | 1000A | 90000 | 430000 | 146 | HZ7 | |
| HEV-H-Q-1200 | 1200A | 120000 | 590000 | 180 | ||
