제품 상세 정보:
|
| 재료 :: | 세라믹 | 물드세요 :: | 백색 |
|---|---|---|---|
| 용법 :: | PV 문자열 보호, 배터리 충전 제어기들 | 정격 전압 :: | 750VDC |
| 전류 등급 :: | 400A | 키워드: | 자동차 퓨즈 |
| 하이 라이트: | 일렉트릭레 요업 자동차 퓨즈,400개 앰프 세라믹 자동차 퓨즈,750 볼트 자동차 전기 퓨즈 |
||

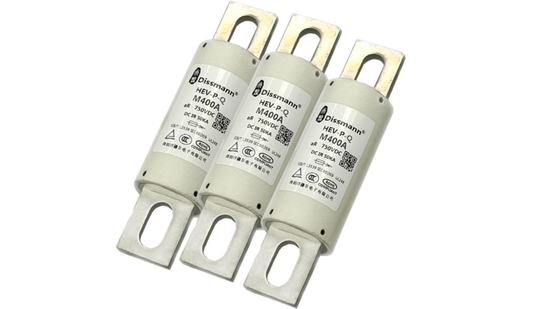

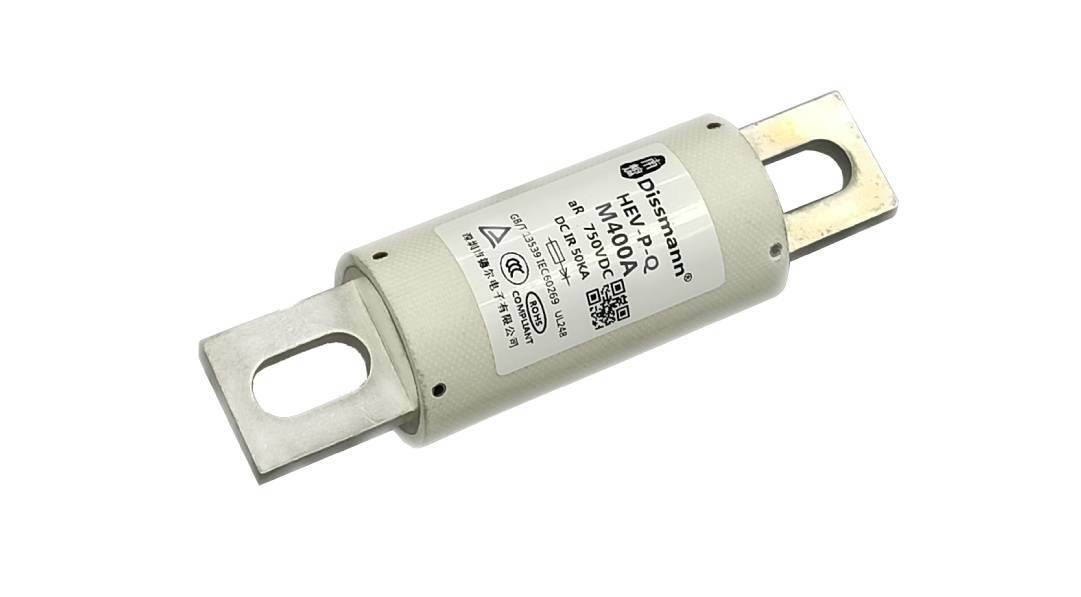

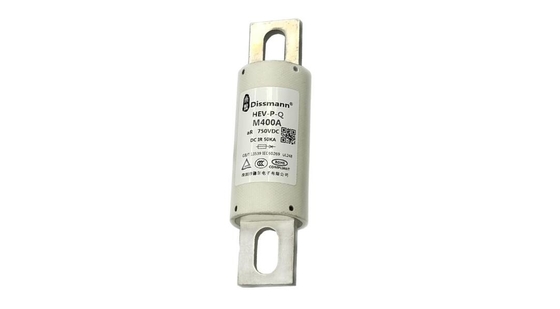

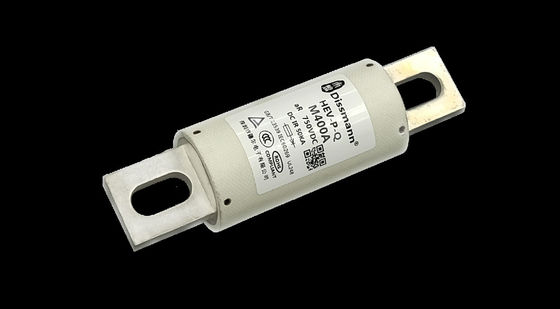

높은 깬 성능 퓨즈 400 앰프 750 볼트는 자동차 일렉트릭레 퓨즈를 녹입니다
상세한 제품 :
다른 설치를 위해 선택적인 장착 볼트
컴플리 로에스 지시
정격 전류 :- 350A
정격 전압 :- 700V DC
차단 용량 :50KA
포장되는 것 :
조각 중량 : 246±5g
통 차원 : L.274*W.225*H.230mm
이너 박스 차원 : L.225*W.140*H.50mm
정미중량 / 통 : 12.3 킬로그램
총 중량 / 통 : 13.5 킬로그램
통 차원 :14180cm3
제품 프레젠테이션
|
정격 전압 |
AC690V/DC700V 년간 최저치 (IEC ),750V (UL) |
종류 보호 |
aR |
| 정격 전류 | 5A-800A |
차단 용량 |
AC100KA,DC50KA (시간 상수 ≤15ms) |
|
그 요구를 만족시키세요 |
UL248-20,ISO8820,JASO-D622, EU와 로에스 지시
|
발언 |
― |
제품(MM)의 윤곽치수
| 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HT1 | 73.5 | 14.3 | 48 | 60.5 | 63.5 | 6.5 | 10.3 | 1.6 | 8 |
| HT2 | 110 | 22 | 69 | 84 | 95.5 | 9 | 15 | 3.3 | 14.75 |
| HT3 | 129 | 36.5 | 72 | 88 | 109 | 10.5 | 25 | 6 | 20.7 |
| HT4 | 129 | 50 | 72 | 88.6 | 109 | 10.5 | 38 | 6 | 20.7 |
| HT5 | 180 | 63 | 72 | 106 | 145 | 13.5 | 50 | 10 | 33 |
전류 특성 곡선
상품 종류
|
모델 |
정격 전류 (A)
|
I2t(A2s) |
전력 소모 (W) |
사이즈 코드 |
설치하세요 |
|
| 사전-아크 | 아크 뒤에 | |||||
| HEV-P-Q-5 | 5A | 1.6 | 10 | 1.5 | HT1 |
장착 볼트 M6 권장 토크 4N·m |
| HEV-P-Q-10 | 10A | 3.5 | 19 | 3.8 | ||
| HEV-P-Q-15 | 15A | 9.5 | 73 | 5.4 | ||
| HEV-P-Q-20 | 20A | 25.5 | 176 | 6.0 | ||
| HEV-P-Q-25 | 25A | 42 | 330 | 7.0 | ||
| HEV-P-Q-30 | 30A | 55 | 420 | 9.0 | ||
| HEV-P-Q-35 | 35A | 33 | 160 | 11.0 |
HT2 |
장착 볼트 M8 권장 토크 11N·m |
| HEV-P-Q-40 | 40A | 75 | 315 | 12.0 | ||
| HEV-P-Q-45 | 45A | 95 | 430 | 12.0 | ||
| HEV-P-Q-50 | 50A | 135 | 590 | 12.5 | ||
| HEV-P-Q-60 | 60A | 205 | 940 | 14.8 | ||
| HEV-P-Q-70 | 70A | 300 | 1980 | 17.5 | ||
| HEV-P-Q-80 | 80A | 350 | 2350 | 20.5 | ||
| HEV-P-Q-90 | 90A | 410 | 2630 | 24.0 | ||
| HEV-P-Q-100 | 100A | 530 | 3450 | 26.5 | ||
| HEV-P-Q-125 | 125A | 1700 | 7200 | 27 |
HT3 |
장착 볼트 M10 권장 토크 20N·m
|
| HEV-P-Q-150 | 150A | 2750 | 11000 | 34 | ||
| HEV-P-Q-175 | 175A | 4100 | 16000 | 35 | ||
| HEV-P-Q-200 | 200A | 5400 | 21000 | 42 | ||
| HEV-P-Q-225 | 225A | 7500 | 30000 | 45 | ||
| HEV-P-Q-250 | 250A | 9700 | 41000 | 47 | ||
| HEV-P-Q-275 | 275A | 12000 | 58000 | 51 | ||
| HEV-P-Q-M300 | 300A | 16500 | 70000 | 56 |
HT4
|
|
| HEV-P-Q-M325 | 325A | 20000 | 82000 | 61 | ||
| HEV-P-Q-M350 | 350A | 23000 | 94000 | 63 | ||
| HEV-P-Q-M400 | 400A | 30000 | 123000 | 76 | ||
| HEV-P-Q-300 | 300A | 16500 | 70000 | 56 | ||
| HEV-P-Q-325 | 325A | 20000 | 82000 | 61 | ||
| HEV-P-Q-350 | 350A | 23000 | 94000 | 63 | ||
| HEV-P-Q-400 | 400A | 30000 | 123000 | 76 | ||
| HEV-P-Q-450 | 450A | 35000 | 135000 | 95 | ||
| HEV-P-Q-500 | 500A | 44000 | 165000 | 108 | ||
| HEV-P-Q-600 | 600A | 48000 | 210000 | 115 |
HT5 |
장착 볼트 M12 권장 토크 28N·m |
| HEV-P-Q-700 | 700A | 53000 | 298000 | 125 | ||
| HEV-P-Q-800 | 800A | 75000 | 445000 | 140 | ||
