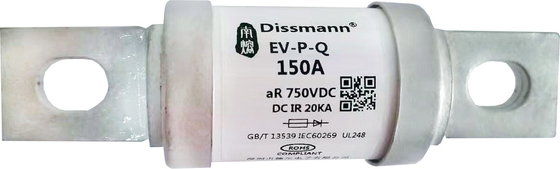

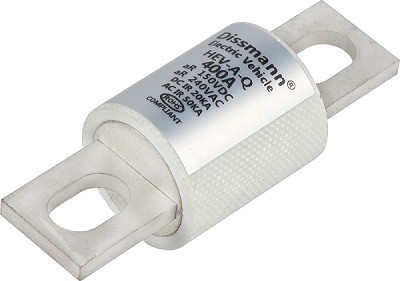

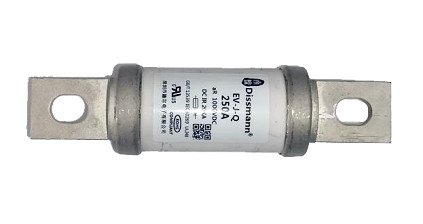

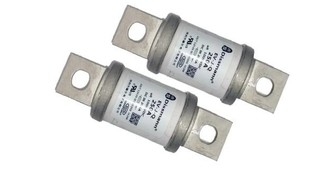

파일 요업 자동차 퓨즈 Dc1000v를 고발하는 Ul248

디스만 퓨즈 EV-J-Q 시리즈 퓨즈는 Ｌ GB13539,IEC60269,UL248에 따릅니다

상품 기본 정보 :

1.EV-J-Q 시리즈 퓨즈, 차원과 공연은 따릅니다 :GB13539,IEC60269,UL248

2.정격 전압 : DC1000V 또는 낮습니다

3.정격 전류 :150/250/550/600A

4.차단 용량 :DC20kA

5.EU와 중국 로에스 지시의 순응성

6.UL248,GB13539,IEC60269,GB31456의 표준의 순응성

제품 응용 :

이 일련의 제품 EV-J-Q는 작은 사이즈의 특성과 높은 신뢰도를 가지고 있는 요업 볼트 결합된 퓨즈입니다. 넓은 온도 영역에 적용할 수 있는 도로 차량 업계 응용에 적합한, 부하가 전기 차량 드라이브 전원 시스템과 전력 변환 시스템, 에너지 저장과 전원베터리, 에너지 저장 단락과 축전기를 위한 백업 보호, 인버터 제어기들, 충전기, 전선과 다른 자동차 성분과 장비로 이용할 수 있는 고강도 기계 진동과 충격, 온도 자극과 강화학제에 견딜 수 있습니다.특히 순수한 전기 자동차와 하이브리드 전기 자동차를 위한 단락 회로 보호 퓨즈

제품 특성 :

요업 자동차 퓨즈 제품 재료 :

부분	재료
퓨즈 배선	구리 또는 은
엔드 캡	구리 합금 틴 플래팅
퓨즈 다리	구리 합금 틴 플래팅
휴즈 본체	세라믹 튜브
충전기	석영 모래



제품 치수 :

모델	사이즈 코드	A±3	B±1.5	C±2	D±2.5	F±1	G±0.5	H±0.2	J±1
EV-J-Q	VJ1	116.5	30.4	75	96.5	9	25	4	13
	VJ2	140	37.3	77	109.5	11	25	6	15
	VJ3-1	148	53.5	90	118	12.5	40	8	20





현재 온도 특성 곡선



상품 종류

모델	정격 전류	I2t(A2s)		소비 전력	사이즈 코드	설치하세요
EV-J-Q-30	30	120	850	5	VJ1	장착 볼트 M8 권장 토크 11N·m
EV-J-Q-40	40	300	1700	7.5
EV-J-Q-50	50	450	2500	10
EV-J-Q-60	60	620	3600	12.5
EV-J-Q-70	70	850	5600	14
EV-J-Q-80	80	1100	6600	15.5
EV-J-Q-90	90	1850	10600	17
EV-J-Q-100	100	2300	12000	18
EV-J-Q-125	125	3400	21000	20
EV-J-Q-150	150	4800	25000	25
EV-J-Q-175	175	9200	40000	30	VJ2	장착 볼트 M10 권장 토크 20N·m
EV-J-Q-200	200	15000	60000	34
EV-J-Q-225	225	19000	105000	40
EV-J-Q-250	250	23500	113000	43
EV-J-Q-275	275	24800	128000	48
EV-J-Q-300	300	26000	155000	52
EV-J-Q-325	325	32700	175000	56
EV-J-Q-350	350	40000	223000	60	VJ3-1	장착 볼트 M12 권장 토크 28N·m
EV-J-Q-400	400	56000	290000	65
EV-J-Q-450	450	78000	390000	80
EV-J-Q-500	500	105000	490000	90
EV-J-Q-600	600	165000	560000	105	VJ3-2
EV-J-Q-800	800	420000	870000	175
