제품 상세 정보:
|
| 재료: | 세라믹 | 색깔: | 하얀색 |
|---|---|---|---|
| 정격 전류: | 5A-800A | 정격 전압: | AC/DC1000V |
| 인터럽트 평가: | DC30KA@DC1000V | 보호의 종류: | 아르 |
| 하이 라이트: | 5A 세라믹 카트리지 퓨즈,EV 충전기 세라믹 카트리지 퓨즈,8005A 세라믹 자동차 퓨즈 |
||
EV 충전기의 목적
전기 자동차(EV) 또는 하이브리드 EV용 퓨즈는 업계에서 상대적으로 새로운 제품이며 저전압 퓨즈와 자동차 퓨즈 사이의 크로스오버 제품으로 간주될 수 있습니다. 최대 800A의 퓨즈 정격을 포함하여 1000V DC 차량 시스템에 사용 가능, Dissmann EV 퓨즈는 드라이브, 보조 및 배터리 시스템의 고성능 DC 보호 기능을 제공합니다.퓨즈는 더 높은 전압 및 정격 전류를 위한 맞춤형 솔루션으로도 제공됩니다.

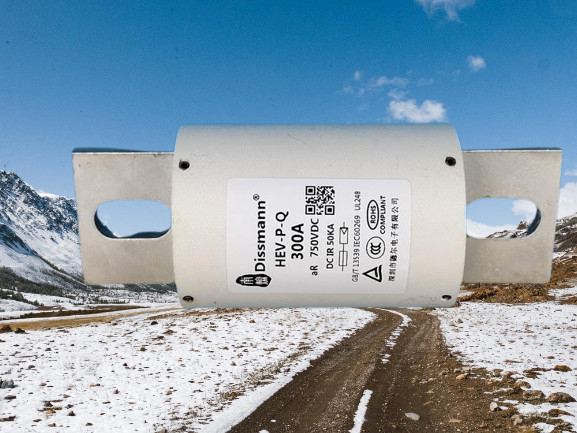

EV 충전기 퓨즈의 구조
전기 자동차의 퓨즈 튜브는 내화성이 높고 경도가 높은 고온 내성 세라믹 재료로 만들어집니다.
용융물은 제련관에 밀봉되어 순은의 99.99%가 가변 단면 용융물이 됩니다.제련 파이프는 화학적으로 처리된 고순도 석영 모래와 아크용 특수 처리된 화학 물질로 채워져 덩어리를 소멸시킵니다.
HEV 퓨즈의 제품 치수는 정격 전류에 따라 크기를 선택하십시오.
| 치수 코드 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| 모델 | 정격 전류 | 나2고마워2에스) | 전력 소모 | 사이즈 코드 | 설치 | |
| 프리아크 | 총 | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | 장착 볼트 M8 권장 토크 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250년 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650년 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900년 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800년 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | 장착 볼트 M10 권장 토크 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | 장착 볼트 M12 권장 토크 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
포장 수량
HF4: 플라스틱 상자당 퓨즈 링크 2개.
각각의 긴 상자는 1개의 플라스틱 상자, 총 2개의 퓨즈 링크로 포장되어 있으며 긴 상자의 크기는 길이 156mm x 너비 120mm x 높이 54mm입니다.
각각의 큰 상자에는 20개의 긴 스트립 상자, 총 40개의 퓨즈 링크가 포함되어 있으며 큰 상자의 크기는 길이 342mm x 너비 258mm x 높이 285mm입니다.
설치 조건
정상적인 근무 조건
a) 퓨즈는 환기가 되지 않는 자연 공기에 별도로 설치됩니다.연결선을 제외하고 1m 이내의 다른 발열 부분이나 방열 부분은 없습니다.
b) 퓨즈 연결 단자는 안정적이고 신뢰할 수 있는 전기적 접촉을 보장해야 합니다.접촉 저항은 퓨즈 작동에 큰 영향을 미치지 않아야 합니다.
c) 퓨즈는 수직, 수평 또는 비스듬히 설치할 수 있습니다.퓨즈의 전기적 연결을 보장하기 위해 스프링 압력에 의존하는 경우 전기 연결에 대한 중력 및 진동의 악영향을 피하기 위해 설치 중에 적절한 위치를 선택해야 합니다.
자주하는 질문:
질문 1: 퓨즈 테스트 조건은 무엇입니까?
대답 1: 우리의 퓨즈는 실험실에서 25 ± 5 ° C의 조건에서 테스트됩니다.
