제품 상세 정보:
|
| 재료: | 세라믹 | 색깔: | 하얀색 |
|---|---|---|---|
| 정격 전류: | 5A-800A | 정격 전압: | AC/DC1000V |
| 인터럽트 평가: | DC30KA@DC1000V | 보호의 종류: | 아르 |
| 하이 라이트: | CCC 고전압 퓨즈,800A 백색 세라믹 퓨즈,ESS 백색 세라믹 퓨즈 |
||
EV 충전기의 기본 정보
볼트로 고정된 고속 퓨즈, 치수 및 성능 준수: GB13539, IEC60269, UL248
정격 전압: DC1000V 이하
정격 전류:300A
보호 등급:aR
차단 용량:DC30kA(시정수≤15ms)
HEV 퓨즈의 적용
| 부분 | 재료 |
| 퓨즈선 | 구리 또는 은 |
| 엔드 캡 | 구리 합금 주석 도금 |
| 퓨즈 다리 | 구리 합금 주석 도금 |
| 퓨즈 본체 | 세라믹 튜브 |
| 필러 | 석영 모래 |

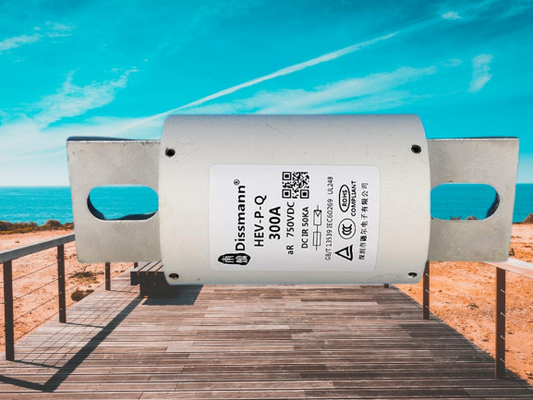

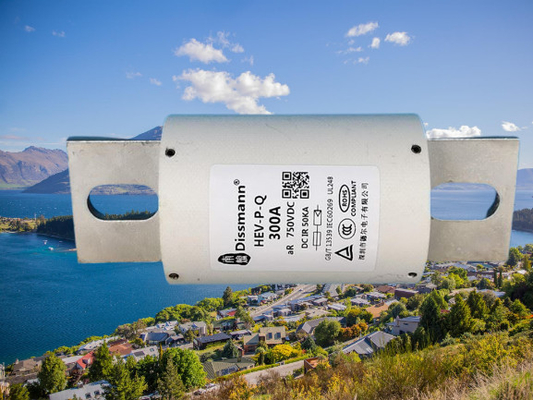

EV 충전기 퓨즈의 구조
전기 자동차의 퓨즈 튜브는 내화성이 높고 경도가 높은 고온 내성 세라믹 재료로 만들어집니다.
용융물은 제련관에 밀봉되어 순은의 99.99%가 가변 단면 용융물이 됩니다.제련 파이프는 화학적으로 처리된 고순도 석영 모래와 아크용 특수 처리된 화학 물질로 채워져 덩어리를 소멸시킵니다.
HEV 퓨즈의 제품 치수는 정격 전류에 따라 크기를 선택하십시오.
| 치수 코드 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| 모델 | 정격 전류 | 나2고마워2에스) | 전력 소모 | 사이즈 코드 | 설치 | |
| 프리아크 | 총 | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | 장착 볼트 M8 권장 토크 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250년 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650년 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900년 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800년 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | 장착 볼트 M10 권장 토크 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | 장착 볼트 M12 권장 토크 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
포장 수량
HF4: 플라스틱 상자당 퓨즈 링크 2개.
각각의 긴 상자는 1개의 플라스틱 상자, 총 2개의 퓨즈 링크로 포장되어 있으며 긴 상자의 크기는 길이 156mm x 너비 120mm x 높이 54mm입니다.
각각의 큰 상자에는 20개의 긴 스트립 상자, 총 40개의 퓨즈 링크가 포함되어 있으며 큰 상자의 크기는 길이 342mm x 너비 258mm x 높이 285mm입니다.
피드백:
1. 상품을 받은 후 구매자의 조기 확인을 높이 평가합니다.
2. 귀하의 피드백은 우리 사업의 발전에 매우 중요하기 때문에 귀하가 우리 제품과 서비스에 만족하도록 진심으로 초대합니다.본질
3. 부정 또는 중립 피드백을 떠나기 전에 저희에게 연락하십시오.우리는 우리와 함께 모든 문제를 해결할 것입니다.이해해 주셔서 감사합니다.
Dissmann 퓨즈를 선택해야 하는 이유는 무엇입니까?
DISSMANN R&D 팀은 2000년에 설립되어 퓨즈 산업에 대한 독립적인 R&D 설계 및 투자에 전념하기 시작했습니다.20세기 초 전자 산업에서 우리 회사는 유리 파이프 퓨즈와 BS1362 퓨즈로 이 산업에서 두각을 나타냈고 많은 소형 가전 제조업체의 선호 공급업체가 되었습니다.우리 회사는 중국 작은 분수 및 저전압 퓨즈의 표준화 위원회의 회원입니다.GB9364 및 GB13539와 같은 일련의 국가 표준의 공식화 및 수정에 참여합니다.4개의 발명 특허와 12개의 실용 특허를 보유하고 있습니다.
휴대폰과 노트북에 배터리가 사용되면서 직류 회로 보호에 사용되는 퓨즈 기술을 선도해 왔습니다.
이러한 경험과 성과를 바탕으로 EV/HEV/태양광, 고전압, 대전류, 고주파 보호용 DC Fuse를 개발하여 추가하였습니다.
많은 제품이 자동차 부품으로 사용되었습니다.
자주하는 질문:
질문 1: 퓨즈 테스트 조건은 무엇입니까?
대답 1: 우리의 퓨즈는 실험실에서 25 ± 5 ° C의 조건에서 테스트됩니다.
