제품 상세 정보:
|
| 재료: | 세라믹 | 정격 전류: | 5A-800A |
|---|---|---|---|
| 정격 전압: | AC/DC500V | 차단 용량: | AC100KA/DC50KA |
| 종류 보호: | AR | 애플리케이션: | 배터리, EV 충전기 |
| 하이 라이트: | 800Amp 배터리 보호 퓨즈,섬유 헤브 퓨즈 |
||

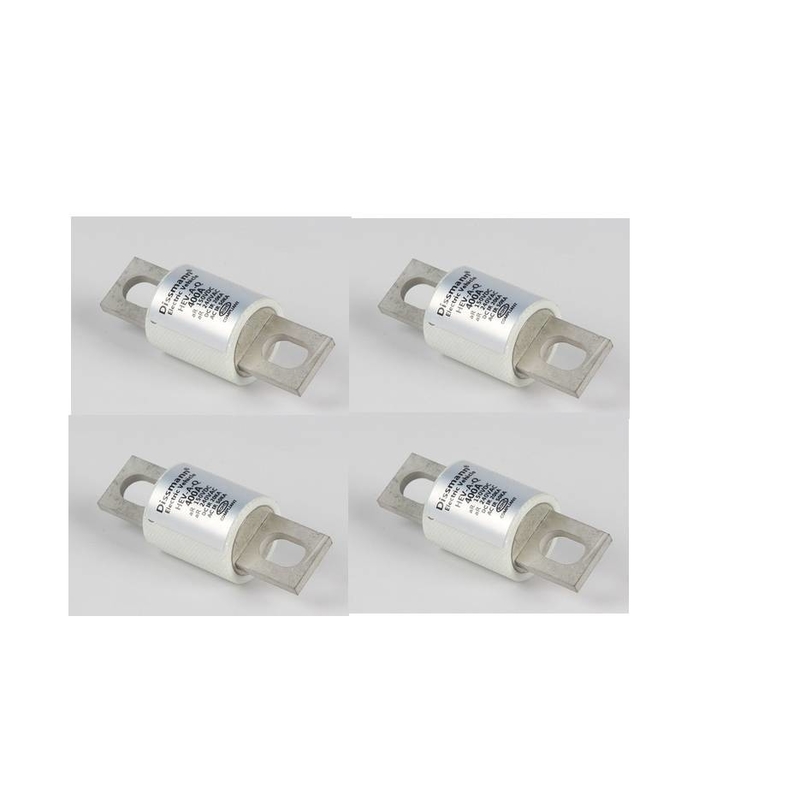

배터리 보호를 위한 UL248 헤브 시리즈 퓨즈 사용
헤브 퓨즈의 애플리케이션
이 시리즈품은 작은 사이즈, 높은 차단 용량, 고온 충격 저항, 전류 서지, 기계 진동과 충격,와 강화학제 하중으로, 라운드 튜브 볼트로 결합 퓨즈입니다. 전기 차량 드라이브 전원 시스템, 에너지 저장과 전원베터리, 에너지 저장 캐패시터, 주파수 변환 제어기, 충전기, 전선과 다른 자동차 부분과 장비의 단락 회로, 과부담과 백업 보호에 적용할 수 있습니다.
헤브 퓨즈의 기본 정보
보호의 AC/DC500V.The 종류에 AC100KA/DC50KA까지 AC /의 5A-800A, 평가된 전압의 정격 전류 범위에서 DC500V, 차단 용량을 정렬시키도록 적당한 이 헤브 퓨즈는 aR와 시간 constant≥10ms입니다.
밀리미터에서 차원
| 사이즈 그림 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HZ1 | 81 | 22 | 40 | 55 | 66.5 | 9 | 15 | 3.3 | 14.75 |
| HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13.5 |
| HZ3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12.5 |
| HZ4 | 109 | 38 | 53 | 69 | 89.5 | 10.5 | 25 | 6 | 20.7 |
| HZ5 | 110 | 50 | 53 | 70.5 | 90 | 10.5 | 38 | 6 | 20.7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13.5 | 50 | 10 | 34 |
| HZ7 | 177 | 76 | 81.5 | 113.5 | 139 | 16 | 60 | 10 | 28.4 |
HZ1 :장착 볼트 M8 권장 토크 11N·m이 35A-60A의 전류 범위를 평가했습니다.
HZ2 :장착 볼트 M8 권장 토크 11N·m이 70A-100A의 전류 범위를 평가했습니다.
HZ3 :장착 볼트 M8 권장 토크 11N·m이 125A-200A의 전류 범위를 평가했습니다.
HZ4 :장착 볼트 M10 권장 토크 20N·m이 225A-400A의 전류 범위를 평가했습니다.
HZ5 :장착 볼트 M10 권장 토크 20N·m이 450A-600A의 전류 범위를 평가했습니다.
HZ6 :장착 볼트 M12 권장 토크 28N·m이 700A-800A의 전류 범위를 평가했습니다.
HZ7 :장착 볼트 M12 권장 토크 28N·m이 1000A-1200A의 전류 범위를 평가했습니다.
제품 시스템 코드
디스만®프악타리 디스플레이
디스만® 퓨즈 워크샵 디스플레이
