제품 상세 정보:
|
| 재료: | 세라믹 | 색: | 백색 |
|---|---|---|---|
| 정격 전류: | 10A-800A | 정격 전압: | AC/DC1000V |
| 차단 용량: | DC20KA/AC100KA | 종류 보호: | AR |
| 키워드: | 배터리 보호 퓨즈 | 애플리케이션: | 순수 전기 자동차 및 하이브리드 전기 자동차 |
| 하이 라이트: | 전기 차량 퓨즈,요업 퓨즈 |
||
중국에서 500VDC EV 유형 휴즈 공급자
상품 기본 정보 EV 유형 휴즈

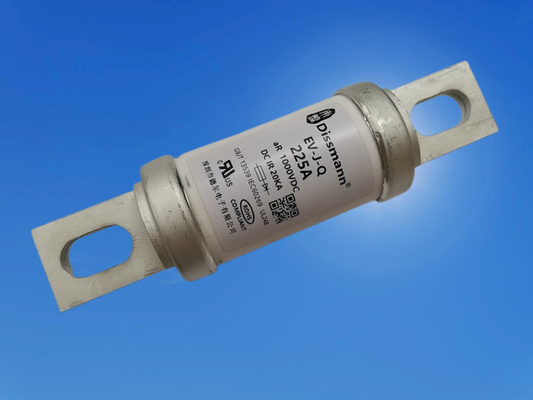

이 EV-J-Q 퓨즈는 작은 사이즈의 특성과 높은 신뢰도를 가지고 있는 요업 볼트 결합된 퓨즈입니다.그들은 DC20KA의 1000VDC, 10A-800A의 전류 범위라고 평가됩니다, 차단 용량의 정격 전압에 이용할 수 있습니다, 범주 보호가 aR입니다.
EV 유형 휴즈의 적용
이 EV 유형 휴즈는 전기 차량 드라이브 전원 시스템과 전력 변환 시스템, 에너지 저장과 전원베터리, 에너지 저장 단락과 축전기를 위한 백업 보호, 인버터 제어기들, 충전기, 전선과 다른 자동차 성분과 장비로서 사용될 수 있습니다.
EV 배터리 퓨즈(MM)의 차원
EV 유형 휴즈의 제품 모델
| 모델 | 정격 전류 | I2t(A2s) | 소비 전력 | 사이즈 코드 | 설치하세요 | |
| 사전-아크 | 퓨징 | |||||
| EV-J-Q-30 | 30 | 120 | 850 | 5 | VJ1 | 장착 볼트 M8 권장 토크 11N·m |
| EV-J-Q-40 | 40 | 300 | 1700 | 7.5 | ||
| EV-J-Q-50 | 50 | 450 | 2500 | 10 | ||
| EV-J-Q-60 | 60 | 620 | 3600 | 12.5 | ||
| EV-J-Q-70 | 70 | 850 | 5600 | 14 | ||
| EV-J-Q-80 | 80 | 1100 | 6600 | 15.5 | ||
| EV-J-Q-90 | 90 | 1850 | 10600 | 17 | ||
| EV-J-Q-100 | 100 | 2300 | 12000 | 18 | ||
| EV-J-Q-125 | 125 | 3400 | 21000 | 20 | ||
| EV-J-Q-150 | 150 | 4800 | 25000 | 25 | ||
| EV-J-Q-175 | 175 | 9200 | 40000 | 30 | VJ2 | 장착 볼트 M10 권장 토크 20N·m |
| EV-J-Q-200 | 200 | 15000 | 60000 | 34 | ||
| EV-J-Q-225 | 225 | 19000 | 105000 | 40 | ||
| EV-J-Q-250 | 250 | 23500 | 113000 | 43 | ||
| EV-J-Q-275 | 275 | 24800 | 128000 | 48 | ||
| EV-J-Q-300 | 300 | 26000 | 155000 | 52 | ||
| EV-J-Q-325 | 325 | 32700 | 175000 | 56 | ||
| EV-J-Q-350 | 350 | 40000 | 223000 | 60 | VJ3-1 | 장착 볼트 M12 권장 토크 28N·m |
| EV-J-Q-400 | 400 | 56000 | 290000 | 65 | ||
| EV-J-Q-450 | 450 | 78000 | 390000 | 80 | ||
| EV-J-Q-500 | 500 | 105000 | 490000 | 90 | ||
| EV-J-Q-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-J-Q-800 | 800 | 420000 | 870000 | 175 | ||
사용의 상태
정상사용조건과 매개 변수 보정
퓨즈는 아래 묘사된 정상사용조건밑에서 일하고, 추가적 변경을 요구하지 않습니다.
그것이 무방한 사용 조건 내에 포함되면, 정상사용조건을 초과할 때, 그것은 약간의 매개 변수를 변경하거나 상의하도록 필요할지도 모릅니다. 만약 그것이 무방한 사용 조건의 더 레인지를 초과하면, 당신이 우리의 회사와 협의하고, 일 적합성 평가와 조건의 검사를 수행하여야 합니다.
장기 흐름의 전류 값이 정격 전류의 기껏해야 80%인 것이 권장됩니다. 과온 사용을 위해 상기한 온도 평가 곡선을 언급하세요.
높이 : 설치 위치의 높이는 2000m을 초과하지 않습니다. 만약 높이가 2000m을 초과하면, 정격 전압이 감소될 필요가 있습니다. 2000~4000m, 매 1000m 증가마다 그 때문에 정격 전압이 90%까지 감소됩니다.
대기온도
정상사용조건 : -5C~60C.
무방한 사용 조건 : -55C~120C.
