제품 상세 정보:
|
| 재료: | 세라믹 | 색: | 백색 |
|---|---|---|---|
| 정격 전류: | 5A-800A | 정격 전압: | DC1000V |
| 범주: | AR | 차단 용량: | DC30KA |
| 행정적 표준: | 순응한 UL248-20、ISO8820、JASO-D622、RoHS | 애플리케이션: | 순수한 전기 차량과 하이브리드 자동차 전원베터리 |
TUV는 중국에서 헤브 시리즈 퓨즈 공급자를 증명했습니다
헤브 시리즈 퓨즈의 특성
이 일련의 제품은 빨리 부는 작은 사이즈의 특성과 낮은 I2t와 높은 신뢰도를 가지고 있는 둥근 튜브 볼트 결합된 퓨즈입니다.우리는 디스만이 파일 보호를 고발하는 것 신청하는 대부분의 헤브 시리즈 퓨즈를 낙인을 찍고 거의 10년 동안 파일 업계를 고발함에 있어 깊게 발달한다는 것 입니다, 그것이 가장 뛰어난 기업의 주공급기가 되었습니다.현재 우리의 주 고객은 스타 요금, 신엑셀, 챠이코레, 윈라인 기타 등등입니다.

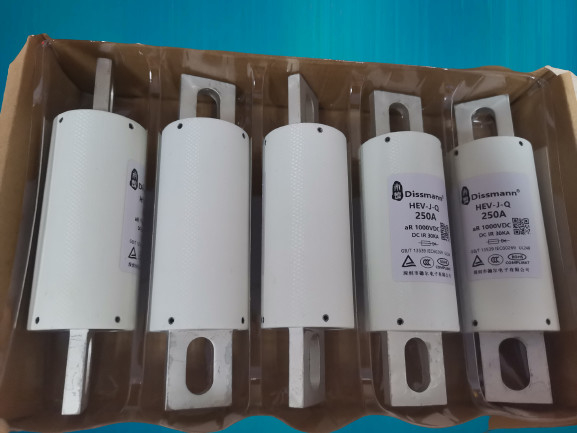

헤브 시리즈 퓨즈의 구조
헤브 퓨즈는 튜브 몸체와 2 엔드 캡으로 구성됩니다.강관은 글라스파이버로 만들어지고 양쪽 끝에 있는 나이프가 구리 합금 틴 플래팅입니다.
헤브 퓨즈(MM)의 차원
| 사이즈 코드 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
DC1000V 헤브 퓨즈의 상품 종류가 정격 전류에 따라 크기를 선택합니다.
| 모델 | 정격 전류 | I2t(A2s) | 전력 소모 | 사이즈 코드 | 설치하세요 | |
| 사전-아크 | 전체 | |||||
| HEV-J-Q-5 | 5A | 20 | 115 | 1.8 | HF1 | 장착 볼트 M8 권장 토크 11N·m |
| HEV-J-Q-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-J-Q-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-J-Q-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-J-Q-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-J-Q-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-J-Q-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-J-Q-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-J-Q-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-J-Q-50 | 50A | 440 | 2450 | 10 | ||
| HEV-J-Q-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-J-Q-70 | 70A | 820 | 5500 | 14 | ||
| HEV-J-Q-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-J-Q-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-J-Q-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-J-Q-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-J-Q-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-J-Q-175 | 175A | 9200 | 40000 | 30 | HF3 | 장착 볼트 M10 권장 토크 20N·m |
| HEV-J-Q-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-J-Q-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-J-Q-250 | 250A | 24000 | 113000 | 47 | ||
| HEV-J-Q-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-J-Q-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-J-Q-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-J-Q-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-J-Q-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-J-Q-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-J-Q-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-J-Q-600 | 600A | 163000 | 530000 | 105 | HF5 | 장착 볼트 M12 권장 토크 28N·m |
| HEV-J-Q-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-J-Q-800 | 800A | 420000 | 870000 | 185 | ||
HF1 :볼트 M8 권장 토크 11N·m을 탑재하는 것에 이용 가능한 5A-80A의 평가된 전류 범위 ;
HF2 :볼트 M8 권장 토크 11N·m을 탑재하는 것에 이용 가능한 90A-150A의 평가된 전류 범위 ;
HF3 :볼트 M10 권장 토크 20N·m을 탑재하는 것에 이용 가능한 175A-325A의 평가된 전류 범위 ;
HF4 :볼트 M8 권장 토크 20N·m을 탑재하는 것에 이용 가능한 350A-500A의 평가된 전류 범위 ;
HF5 :볼트 M12 권장 토크 28N·m을 탑재하는 것에 이용 가능한 600A-800A의 평가된 전류 범위 ;
FAQ
질문하세요 :내 배터리 제품은 공칭 전류는 250A 이고 펄스가 경향은 380A 입니다. 그래서 경향의 어느 정도의 퓨즈가 보호받습니까??
응답하세요 :일반적으로, 우리는 선택을 위한 기준으로서 당신의 펄스 전류를 사용하고 600A 퓨즈가 요구됩니다.
